3-Leitung Generator auf Funktionsfähigkeit prüfen

Sehe ich das richtig, dass es sich in etwa so verhalten muss?
https://de.wikipedia.org/wiki/Drehstromgenerator
Nur halt ohne den Neutral-Leiter?

Und passt diese Test-Anleitung?
https://mtp-racing.de/mediafil…eitung.pdf
Habe da eigentlich alles durch, außer den Test mit dem Gehäuse, das sollte ich noch machen...

Logisch, wird doch Spannung induziert.

Mal alle 3 Phasenleitungen kurz schließen und dann mal drehen. Wenn es schwer geht ists schon mal i.O..

Ansonsten ist das "Produkt" ein Beispiel für die alltägliche Internetkriminalität.

Rasten beschreibt den mit dem 12 V Akku elektrisch erzeugten magnetischen Widerstand in den Kupferspulen wenn Du den Rotor andrehst, Bei eisenlosen Generatoren hat man ohne Stromfluss durch Anlegen einer Spannung oder durch kurz schließen der Phasen beim drehenden Rotor kein eigenes magnetisches Rastmoment, durch das Anlegen der Spannung mit dem 12 V Akku entsteht dieses erst.

Elektromotoren oder Generatoren mit Magneten wo die Kupferspulen um einen Eisenkern gewickelt sind haben dieses Rastmoment - ein fühlbares Ruckeln wenn man an der Achse dreht - dort ist es nicht das Kupfer welches das verursacht sondern das Eisen, ganz so wie Due es mit einem einzelnen Magnet und einen Stück Eisen beobachten kannst bei dem Du beides zusammenbringst oder auseinander bewegst.

Wenn Du die Litzen der 3 Phasen miteinander kurz schließt müsste der Generator bedeutend Schwerer zu drehen sein mit der Hand. Das bremst heftig ab, so wird auch der Generator im Sturm bzw. bei zu starkem Wind von den Reglern kurzgeschlossen oder mit einer starken Last belegt um ihn abzubremsen.

Sollte der Generator sich nicht schwerer drehen lassen sobald Du die drei Phasen miteinander zum Kurzschluss verbindest ist das ein deutliches Zeichen dafür dass mit der Generator- Kupferwicklung irgendetwas mehr als oberfaul ist.

Oder vielleicht dass die Magnete nicht korrekt verbaut sind und sich gegenseitig mit ihren Magnetfelders stören.

"Ach, und ich habe das Netzteil auf 12V und 5A gestellt, durch die Leitungen gingen dann immer ziemlich genau 0.71A, sagt mir das was über den Generator aus?"

Ich bin nicht wirklich der Spezialist für generatoren aber diese Aussage, dass durch alle 3 Phasenwicklungen die gleiche Stromstärke 0,71 A fließt würde ich so deuten dass die Wicklungen ok sind - obwohl man solche Messungen zum Wicklung prüfen gewöhnlich eher über den Innenwiderstand (Ohm) macht.

Die drei Leitungen miteinander zusammengeschlossen und dann am Generator drehen sollte sehr deutlich abbremsen so dass es sich schwer drehen lässt. War das so ?

Ja klar, Widerstand zwischen 2 Phasen 16,9 Ohm.

Hallo

Alles deutet auf einen intakten Generator hin.
Aber es wird die 220 V version sein laut Innenwiederstand.
Bei 1 A schon 16 V Spannungsverlust wäre an 96 V dann 80 W und 16 W Verluste .
Also eher 220 V 1 A 16 W Verlust aber 204 W Leistung.
Messe mal die AC Spannung beim langsamen drehen mit Hand, die könnte schon zu hoch für den Wechselrichter gewesen sein wenn der für 24 oder 48 V ist !!

Gruß Aloys.

So, habe heute mal den Kurzschluss aller 3 Phasen gemessen, man merkt dass er sich schneller abbremst, allerdings nicht wirklich stark...

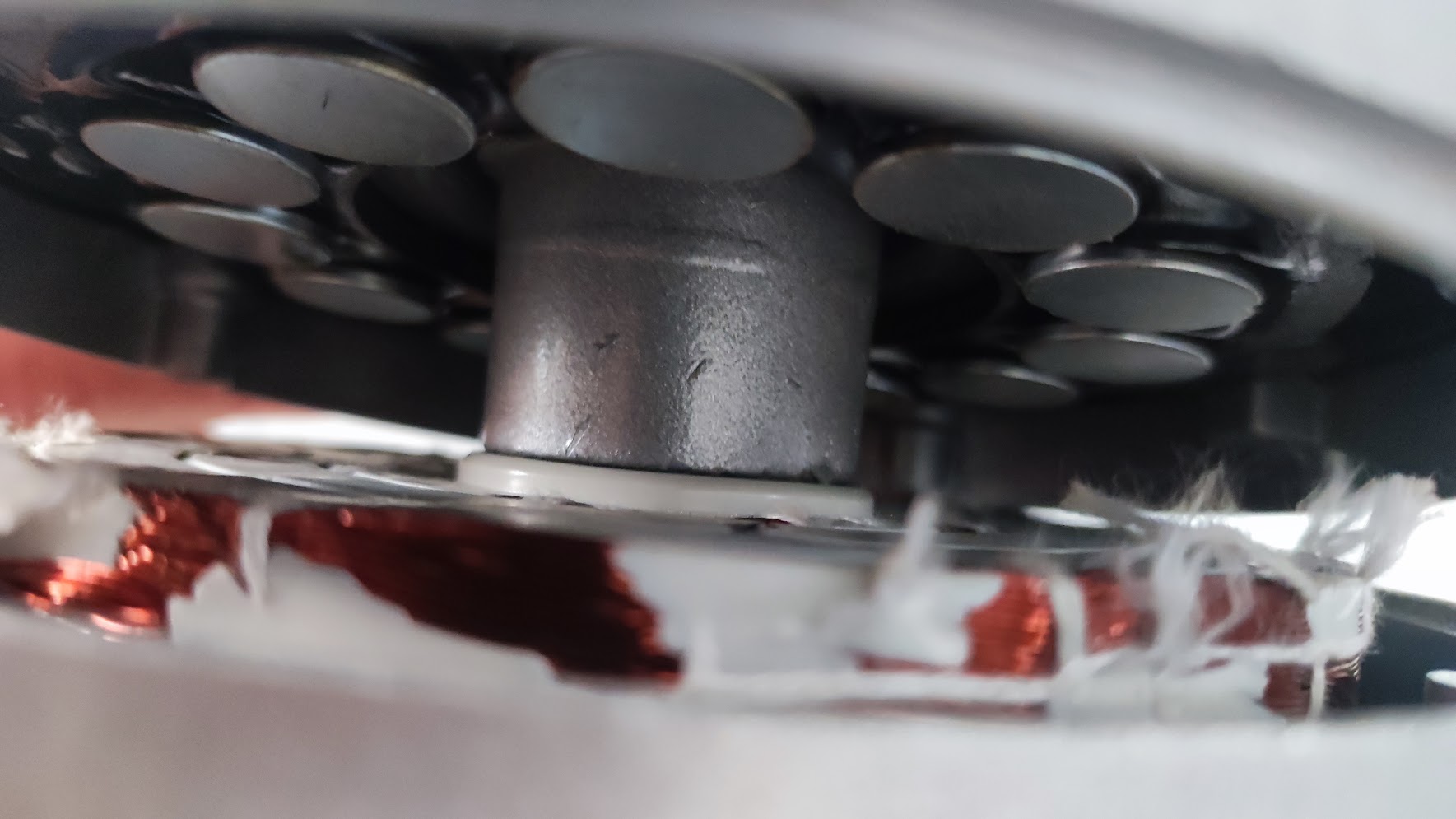

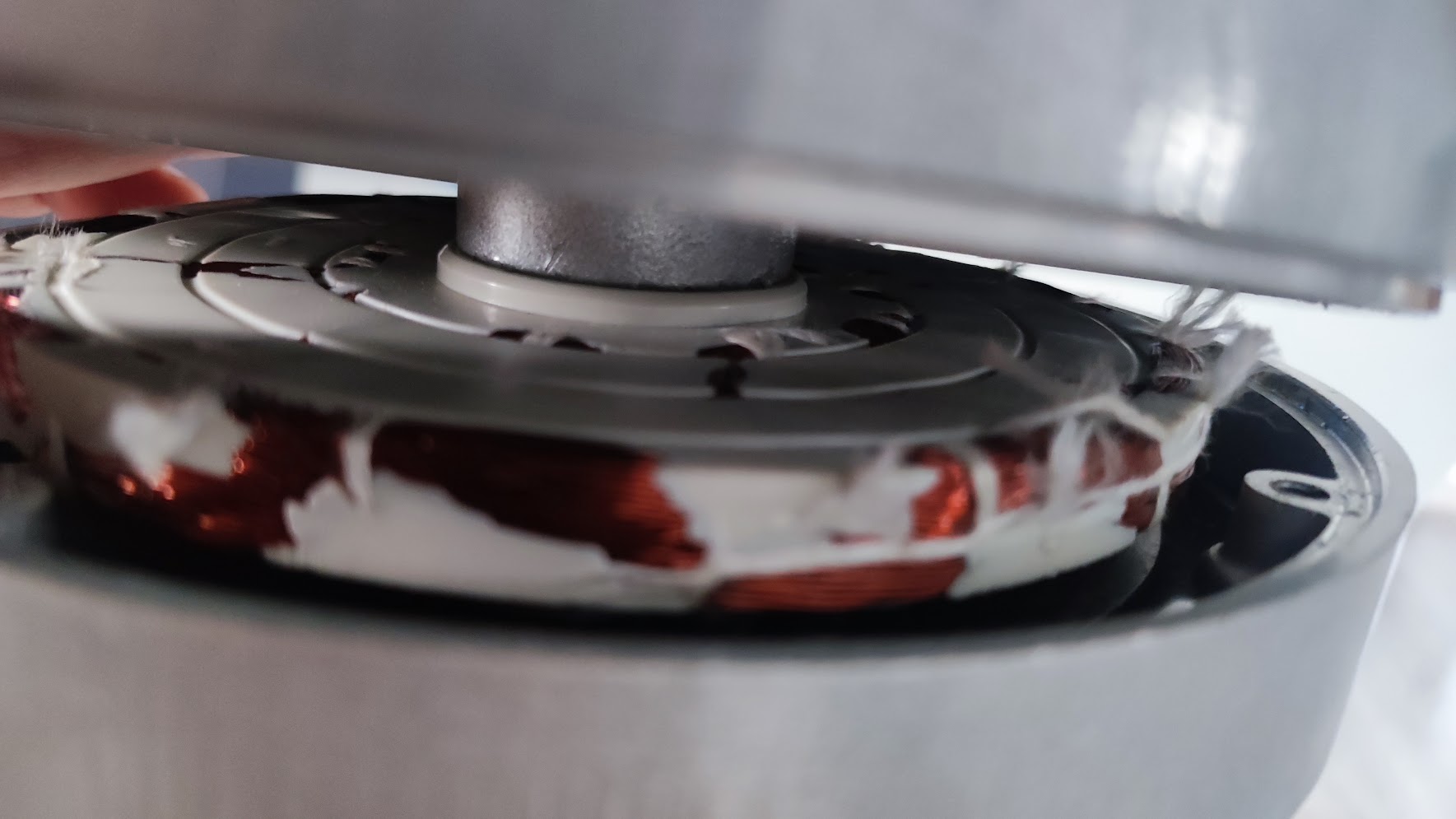

Habe jetzt noch mal den Generator aufgemacht und die Magnete geprüft. Also es sind 12x im Kreis und die sind auch abwechselnd N/S montiert. Oben und Unten.

So, jetzt ist die Frage, das Ganze kann ich auf zwei Arten montieren, oben die Magnete, dann die Spulen und unten die Magnete:

S N S N S N S N S N S N
~~~~~~~~~~~~~~~~~~~ <---- Gleiche Pole stehen sich gegenüber
S N S N S N S N S N S N

oder:

S N S N S N S N S N S N
~~~~~~~~~~~~~~~~~~~ <---- Gegenseitige Pole stehen sich gegenüber
N S N S N S N S N S N S

Was ist nun richtig? Wie müssen die Magnete zu einander stehen?

Ich habe mal ein Schema gefunden wie die Verdrahtung bei so einem Generator gemacht wird:

Ok, das ist mit 10x Magneten, ich habe 12x aber dürfte ja ähnlich sein.

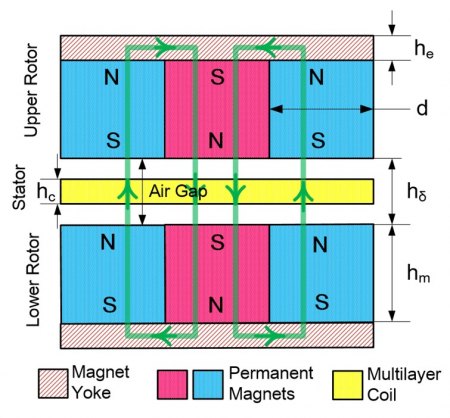

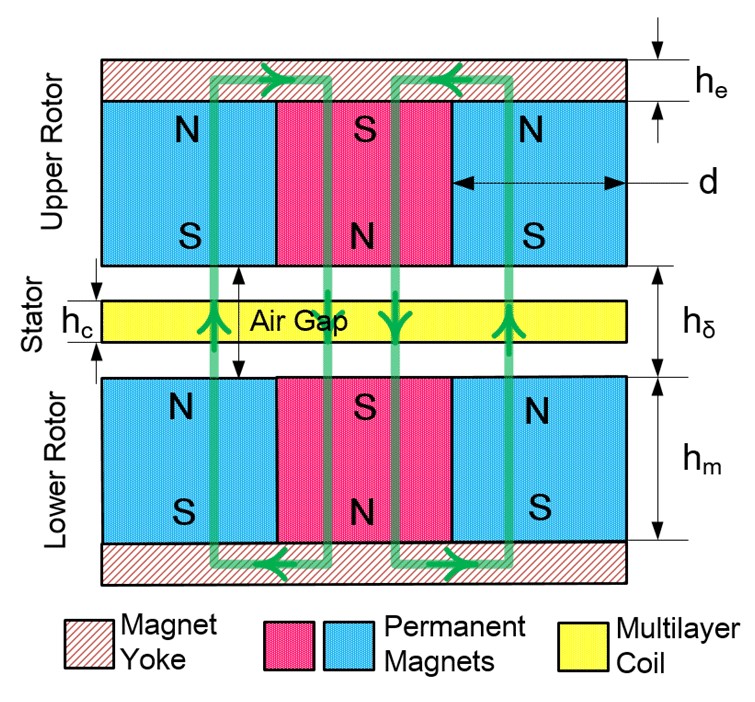

Wenn ich mir so überlege müsste ja der Magnetfluss durch den Stator gehen, also müssten die Pole gegenläufig sein, Bild siehe Anhang... Richtig?

Ok, habe ich probiert, nein, ist es nicht, eine 220V 40W Glühbirne dran, vorher getestet, macht keinen Mucks...
Habe sogar alle Blades abgemacht, an die Welle dann ein Seil ran gedreht und mit der Hand extrem schnell angedreht, ich tippe mal auf ca. 20 U/s, so ein Windrad im Sturm ungefähr... Nichts, keinen Mucks von der Glühbirne.

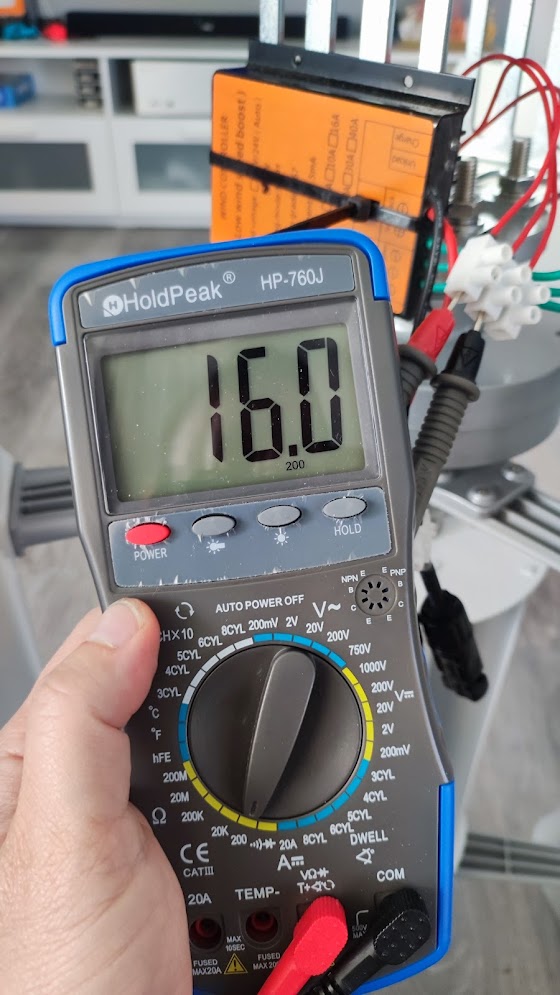

Habe dann das Multimeter dran gemacht, wenn ich das Teil Sturm-Mäßig andrehe, dann kommen da maximal 13V AC raus...
Habe da ein Video für den Ali-Verkäufer gemacht und auf Youtube hochgeladen, hier könnt ihr das sehen:
https://www.youtube.com/watch?v=RJYDqIJxNWY
Das ist echt weit weg von den 30V AC die der Verkäufer für den Generator angegeben hat. Einer noch eine Idee oder schicke ich den Schrott zurück?

Ich habe zwischen jeder der 3 Phasen probiert, immer kam nur diese Maximalspannung dabei raus, also kann die Maximalspannung jeder Phase gegen N anhand dieser Grafik gar nicht höher als die Spannung sein, welche ich gemessen habe.

Sprich die eigentlichen Kurven intern gegen N sind noch viel geringer... Habe jetzt Rückerstattung beantragt, was für ein Mist.
Dabei ist das Windrad echt gut verarbeitet, dass es jetzt an dem blöden Generator scheitert ist echt ärgerlich... Testen die den vorher nicht? ‍♀️
