Hallo,
nachdem bei einem Senior mit 80, aber noch gut beisammen, so ein Spielzeug von Flyt mit D 0,8 und H 1,3m
an WR SUN-1000 G2-WAL-22 bis 65V trotz editierter Kennlinie buchstäblich garnichts gebracht hat,
habe ich ihn ermuntert, es doch mal mit einer i-2000 48V windsafe von ISTA zu versuchen. Einfach damit nicht alles umsonst war und der WR nicht nur Eigenverbrauch erzeugt. Etwa nur 50 kWh im Jahr, also höchstens 20 EUR, aber dafür wurde er nicht gekauft.
Da der Standort mit 3,7 m/s Mittelwind nicht überragend ist, hatte ich ne 5-Blatt Version empfohlen,
da in einer Windkanalmessung von 2020 die 3-Blatt Version erst bei 5,8 m/s an lief.
Derzeit hat der Generator ca. 0,55 Nm Anlauf-Moment. Könnte sein, dass er besser geworden ist.
Bei der Lieferung, derzeit etwa doppelte Lieferzeit, fehlten die Blattverschraubungen. Vom Lieferanten mit dümmlicher Ausrede begründet. Auch wird der Rohradapter für 60 mm Rundrohr nicht automatisch mit geliefert. Müsste man extra bestellen.
So wie abgebildet hat eigentlich geliefert zu werden, es sei denn es gibt einen Hinweis, was alles nicht zum Lieferumfang gehört....
Blattschrauben wurden vom Senior selber besorgt. Dann wenigstens NiRo. Und zur Befestigung hat er den Rohrflansch auf dem Masttop werwendet. Eigentlich ein 4-Loch Flansch, aber es gibt brauchbare Niro-Bohrer.
So sah das vor 2 Tagen aus:
Genau aus der sichtbaren Lücke kommt die Hauptwindrichtung. Links davon, nach Süden, das Haus. Alle andere Richtungen, insbes. aus Ost, sind frei.
Mast mit 4m derzeit nicht unbedingt hoch. Hat aber auch Vorteile. Kann man den Service von der Leiter erledigen und braucht sich um Blitzschlag nicht kümmern.

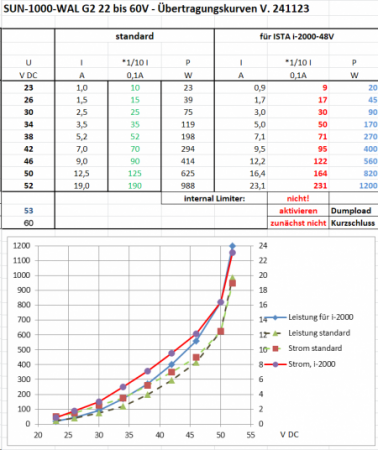

Ergebnisse der Windkanalmessung für den 3-Blatt Rotor s. Anhang. An die angelehnt die Übertragungskennlinie für den WR.
Spezielles Ergebnis aus dem Windkanal:
Wenn nicht bei 50 bis 60V der Generator auf Kurzschluss gesetzt wird, dann leistet er ca. 1000W bei 12 m/s,
geht die Mühle bei weitem Windanstieg durch und ist nicht mehr zu bremsen.
Daher ist der SUN-1000 der Richtige, mit seinem niedrigen Spannungslevel. (Kurzschluss hier Softkurzschluss mittels Dumload)
2 Tage war Windstille. Ab heute Nacht das Gegenteil, bis 33 km/h, in Böen das Doppelte. Umgerechnet 9 bzw. 18 m/s.
Der Besitzer sprach von max 750W Einspeiseleistung bei ca. 48V DC, und ab und zu mal kurzes Abkippen in die Helikopter-Stellung.
Als ich heute kurz vorm Mittag vorbei schaute, war es nicht mehr ganz so windig.
Angenehme Überraschung: Quasi keine hörbaren Geräusche, weder vom Generator, noch von den Blattspitzen!
Seit Null Uhr, also für ca. 12 h, 1,3 kWh eingespeist:
Warum die 750W da nicht dargestellt werden, weiß ich nicht. Möglicherweise zu kurz gewesen.
Der Nabenstern für die 5-Blatt Version ist inzwischen mit 7 mm genauso dick wie beim 3-Blättrigen.
Ob die Abdichtung gegen Regenwasser vor dem Schleifringpaket auf Dauer funktioniert, werden wir sehen.
Vorläufiges Fazit: Läuft. Sogar überraschend ruhig.
Ein Blatt hatte eine Massenabweichung von 2 Gramm, alle anderen gleich.
Ob der Einbauwinkel der Profile, zur Blattspitze hin bereits leicht negativ, so sein muss bleibt fraglich.
Wenn einmal in Rotation erzeugen sie trotzdem ordentlich Vortrieb, denn der Auftrieb ist grundsätzlich senkrecht zur Anströmung. Nur beim Anlauf ist das behindernd. In der Simulation etwa 33%, aber dafür sind es ja 5 Blätter.
Die Simulation mit Q-Blade ergibt auch, dass der 5-Blättrige zum 3-Blättrigen, etwa 20% weniger Drehzahl hat, dafür 20% mehr Drehmoment. Ob dies bezüglich die WR-Kennlinie noch optimierbar wäre? Vielleicht.
nachdem bei einem Senior mit 80, aber noch gut beisammen, so ein Spielzeug von Flyt mit D 0,8 und H 1,3m
an WR SUN-1000 G2-WAL-22 bis 65V trotz editierter Kennlinie buchstäblich garnichts gebracht hat,
habe ich ihn ermuntert, es doch mal mit einer i-2000 48V windsafe von ISTA zu versuchen. Einfach damit nicht alles umsonst war und der WR nicht nur Eigenverbrauch erzeugt. Etwa nur 50 kWh im Jahr, also höchstens 20 EUR, aber dafür wurde er nicht gekauft.
Da der Standort mit 3,7 m/s Mittelwind nicht überragend ist, hatte ich ne 5-Blatt Version empfohlen,
da in einer Windkanalmessung von 2020 die 3-Blatt Version erst bei 5,8 m/s an lief.
Derzeit hat der Generator ca. 0,55 Nm Anlauf-Moment. Könnte sein, dass er besser geworden ist.
Bei der Lieferung, derzeit etwa doppelte Lieferzeit, fehlten die Blattverschraubungen. Vom Lieferanten mit dümmlicher Ausrede begründet. Auch wird der Rohradapter für 60 mm Rundrohr nicht automatisch mit geliefert. Müsste man extra bestellen.
So wie abgebildet hat eigentlich geliefert zu werden, es sei denn es gibt einen Hinweis, was alles nicht zum Lieferumfang gehört....
Blattschrauben wurden vom Senior selber besorgt. Dann wenigstens NiRo. Und zur Befestigung hat er den Rohrflansch auf dem Masttop werwendet. Eigentlich ein 4-Loch Flansch, aber es gibt brauchbare Niro-Bohrer.
So sah das vor 2 Tagen aus:
Genau aus der sichtbaren Lücke kommt die Hauptwindrichtung. Links davon, nach Süden, das Haus. Alle andere Richtungen, insbes. aus Ost, sind frei.
Mast mit 4m derzeit nicht unbedingt hoch. Hat aber auch Vorteile. Kann man den Service von der Leiter erledigen und braucht sich um Blitzschlag nicht kümmern.
Ergebnisse der Windkanalmessung für den 3-Blatt Rotor s. Anhang. An die angelehnt die Übertragungskennlinie für den WR.
Spezielles Ergebnis aus dem Windkanal:
Wenn nicht bei 50 bis 60V der Generator auf Kurzschluss gesetzt wird, dann leistet er ca. 1000W bei 12 m/s,
geht die Mühle bei weitem Windanstieg durch und ist nicht mehr zu bremsen.
Daher ist der SUN-1000 der Richtige, mit seinem niedrigen Spannungslevel. (Kurzschluss hier Softkurzschluss mittels Dumload)
2 Tage war Windstille. Ab heute Nacht das Gegenteil, bis 33 km/h, in Böen das Doppelte. Umgerechnet 9 bzw. 18 m/s.
Der Besitzer sprach von max 750W Einspeiseleistung bei ca. 48V DC, und ab und zu mal kurzes Abkippen in die Helikopter-Stellung.
Als ich heute kurz vorm Mittag vorbei schaute, war es nicht mehr ganz so windig.
Angenehme Überraschung: Quasi keine hörbaren Geräusche, weder vom Generator, noch von den Blattspitzen!
Seit Null Uhr, also für ca. 12 h, 1,3 kWh eingespeist:
Warum die 750W da nicht dargestellt werden, weiß ich nicht. Möglicherweise zu kurz gewesen.
Der Nabenstern für die 5-Blatt Version ist inzwischen mit 7 mm genauso dick wie beim 3-Blättrigen.
Ob die Abdichtung gegen Regenwasser vor dem Schleifringpaket auf Dauer funktioniert, werden wir sehen.
Vorläufiges Fazit: Läuft. Sogar überraschend ruhig.
Ein Blatt hatte eine Massenabweichung von 2 Gramm, alle anderen gleich.
Ob der Einbauwinkel der Profile, zur Blattspitze hin bereits leicht negativ, so sein muss bleibt fraglich.
Wenn einmal in Rotation erzeugen sie trotzdem ordentlich Vortrieb, denn der Auftrieb ist grundsätzlich senkrecht zur Anströmung. Nur beim Anlauf ist das behindernd. In der Simulation etwa 33%, aber dafür sind es ja 5 Blätter.
Die Simulation mit Q-Blade ergibt auch, dass der 5-Blättrige zum 3-Blättrigen, etwa 20% weniger Drehzahl hat, dafür 20% mehr Drehmoment. Ob dies bezüglich die WR-Kennlinie noch optimierbar wäre? Vielleicht.
Anhänge an diesem Beitrag
 |
|
| Dateiname: | I-2000 48V Windkanalmessungen.png |
| Dateigröße: | 71.62 KB |
| Titel: | |
| Heruntergeladen: | 373 |
|
|
| Dateiname: | Übertragungskurve SU … 48V.png |
| Dateigröße: | 67.3 KB |
| Titel: | |
| Heruntergeladen: | 365 |
