Stahlmast für horizontalen Windgenerator

Normalerweise - wenn man es ganz professionell machen möchte - wird die Statik nach zu erwartenden Belastungen berechnet.

Dabei spielt natürlich auch eine Rolle was für Material man nimmt, bei Stahl z.B. welche Sorte. Durchmesser und Wanddicke alleine genügt da nicht.

Eisen kann unterschiedliche Eigenschaften haben, so wie es zwischen Federstahl, Baustahl oder Weicheisen viele Unterschiede geben kann wobei dann mit Durchmesser und Wanddicke gespielt werden kann um Belastungen aufzufangen.

Es ist also gar nicht so einfach. Im Schiffsbau sind die Anforderungen nach Lloyd besonders hoch, 7 - fache Belastungssicherheit ist gefordert für das was wahrscheinlich auftreten könnte.

Wenn Du aus dem Bauch heraus nach Gefühl arbeiten möchtest bist Du auch bei Windrädern am besten beraten etwas überdimensioniert zu bauen.

Auch bei der Abspannung gibt es zu beachten wo und wie abgespannt wird, also bei zweifacher Abspannung z.B. in welcher Höhe und mit welchen Abständen. Die Abspannung kann danach auch einem Mast Stabilität geben der ohne Abspannung über seine Länge durchbiegen könnte, nur als Beispiel.

Du siehst, es wäre wohl am einfachsten, einen bewährten Mast für Windräder von einem verlässlichen Anbieter am Markt zu kaufen, und sonst müsstest Du ein Ingenieursbüro beauftragen oder irgendeinen ausrangierten Mast vom Straßenbau oder sonstwo ergattern und beten das alles hält.

Ojojojoja! Da sieht man genau das was mit Stabilisierung durch Abspannungstechnik gemeint ist! Ganz so ähnlich wie bei Segelbooten.

Gratuliere Frank! Man ist da ja auch nicht auf Stahl begrenzt, die richtige Wahl bei Alu z.B. erweitert die Möglichkeiten. Natürlich ist auch der Punkt oben wo das Windrad montiert wird eine sensible Stelle bei der an Versteifungen für die Gondelaufnahme nicht gespart werden darf.

So dünn und Leicht wie möglich, da muss man dann an den sensiblen Stellen wie Gondelaufnahme, Verspannungsösen und Mastfuß etwas spendabler sein.

z.B. geht das mit Rohrhülsen bzw. Rohrabschnitten die in oder auf das Mastrohr gesteckt an entsprechender Stelle das Mastrohr verstärken.

Für die Statik und Festigkeit ist Durchmesser wesentlich wichtiger als Materialstärke.
Wer mit Abspannungen arbeitet, muss mit berücksichtigen den Mast ohne bestimmte Abspannungen aufstellen zu können.
Ich hätte den Mast ohne die Verstarkung nicht hoch ziehen können.

Hoch ziehen tut man den Mast dann am besten im Massenmittelpunkt des Mastes.
Tiefer geht auch dann biegt der Mast sich mehr, höher geht auch dann biegt er sich mehr und S-förmig.

Viel Spass damit und ja, wenn Che das schon anbietet würde ich das nutzen.

Wenn unmittelbar Menschen bedroht wären, wie beim Segelboot, nimmt man Faktor 10 als Sicherheit, zumindest damals.
Alu geht natürlich auch ist jedoch in der Regel teurer, grösser und schwieriger zu verarbeiten.
Es gibt manchmal günstig gebrauchte Traversen z.B. aus der Veranstaltungstechnik zu kaufen.
Die sind Statisch super, weil die Traversenkonstruktion möglichst viel Material nach aussen bringt,
Wo es statisch am effizientesten ist.

Ja,

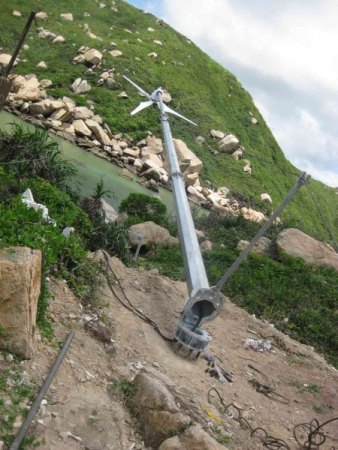

eine andere Konstruktion mit Vorteilen bei häufigerem rauf und runter Stellen, ist eine Drehlager Konstruktion in der Mitte des Mastes. Wenn der Drehlager Punkt geschickt gewählt wird dann braucht man kaum noch Kraft zum aufstellen.
Nachteil, hier müsste man das Drehlager schon recht hoch auf ca. 4 Meter positionieren.
Der Drehlager Punkt kann auch tiefer gewählt werden, dann werden die Kräfte höher,
jedoch immer geringer als die klassische Konstruktion wo immer der ganze Mast gezogen wird,
weil a) weniger Masse gezogen wird und b) diese Masse auf der anderen Seite als Gewichtskraft mitwirkt
und c) der Kraftwinkel besser ist.

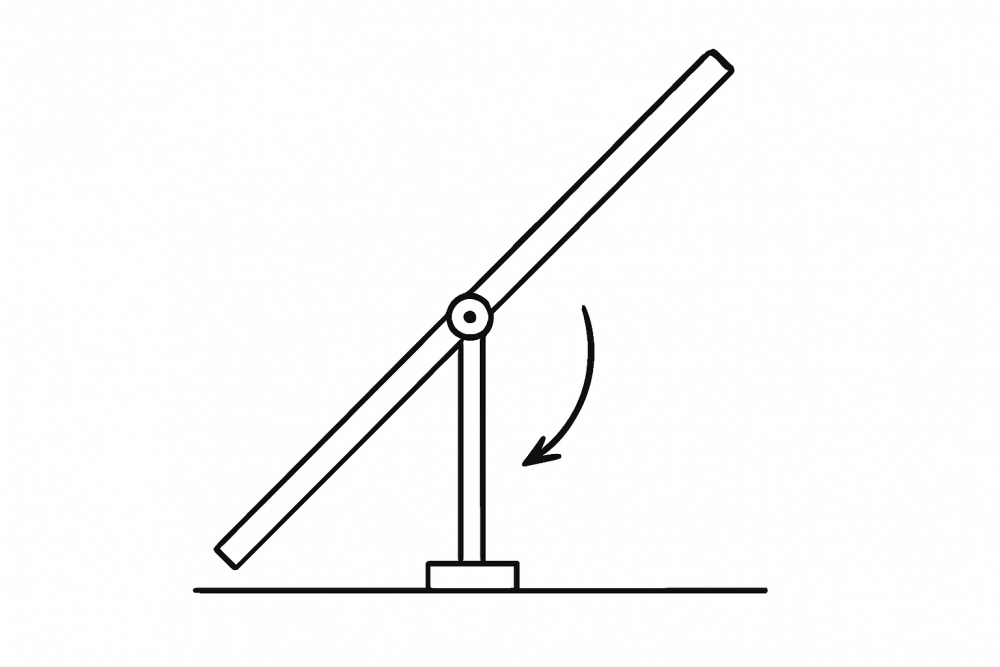

Ich habe chatGPT gebeten das mal eben zu zeichnen, seht selbst:


Diese Konstruktion stößt natürlich am Boden an.
chatGPT hat meine Kritik zwar verstanden, es aber nach dreimaligem Hinweis nicht besser hin bekommen.

Grüße

KI hat Probleme mit kreativen Abläufen weil da zuvor Unbekanntes mit Bekanntem abgeglichen und auf Funktionsfähigkeit bewertet nicht hinhaut.

Zum mindesten beim Google KI wo ich online nach Foren oder Youtube- Beispielen suchte bei denen Edelstahltanks von Hauswasseranlagen. (50 l bei eBay rund 50 Euro) kostengünstig zu einer Hausdestillieranlage (aktuell benötigt für Slibowitz mit der dieses Jahr üppigen Pflaumenernte geplant) umfunktioniert werden.


Oben auf der Suchseite kommt bei Google an erster Stelle meist schon eine KI Antwort, zum besagten Suchtitel gleich mit der Antwort das Hauswasseranlagen zum Destillieren nicht geeignet sind weil sie für einen anderen Zweck konstruiert wurden.

Soviel zu KI, denken scheint da nicht so wie beim Mensch zu funktionieren
