Darrieus Rotor

Ein ganz schön mächtiges Windrad!

Man sieht selten dass die Tragarme mit aerodynamischen Profilen genutzt werden. Optisch nach dem Foto könnte man eigentlich vermuten, das 2000 W für die Nenndrehzahl doch schon möglich wäre, eben bei sehr starkem Wind?

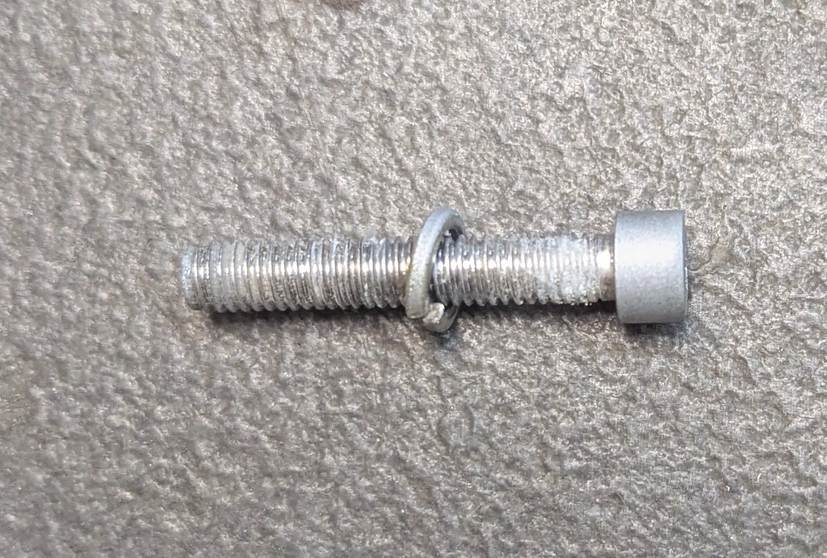

Na ja, erfreulich, dass Deine Bohrung wenigstens den Kern des Pudels getroffen hat, die Schraubenoben auf der Wanne hatte keiner von uns auf dem Radar.

Nach dem das Oster WE sehr warm und windig war hoffte ich eigentlich das der Rotor wieder hoch dreht, leider nicht passiert.

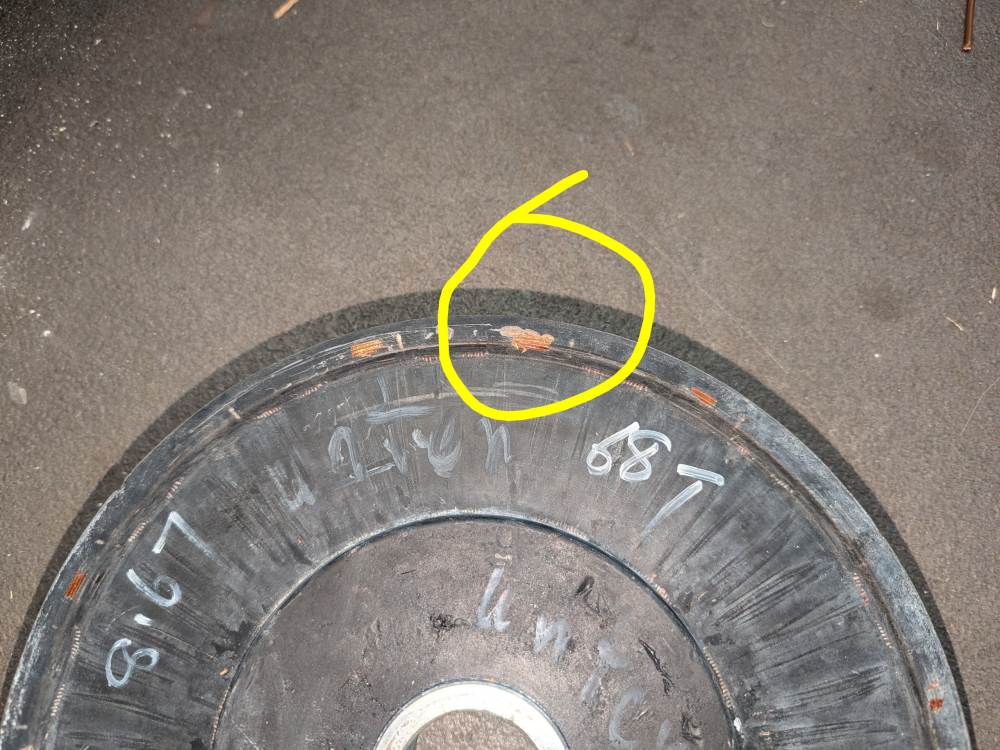

Habe dann durch die Bohrung mit einer Minikammera rein geschaut, ist zwar nicht scharf aber ich denke mann erkennt was los ist. hab sogar ein kleines Video gemacht + Bilder


und hier noch das Video: da sieht man tatsächlich mehr.
Video
Ich würde sagen das Teil ist durch, vermutlich beschädigt durch das gefrohrene Wasser .
Erklärt dann auch die Messungen und evt. Kurzschluss
lg kalle

Im Anhang noch Daten zu einem Generator gleicher Bauart und gleicher mechanischer Größe, welche untermauern,
dass das niemals ein 2 kW-Generator sein kann.

Ohne solche Unterlagen würde ich keinen Generator kaufen.

und nicht die Finger quetschen, die Neodym Bewaffnung ...

Hast Du denn schon die einzelnen Phasen/Spulen nachgemessen ob da ein Kurzschluss vorhanden Ist?

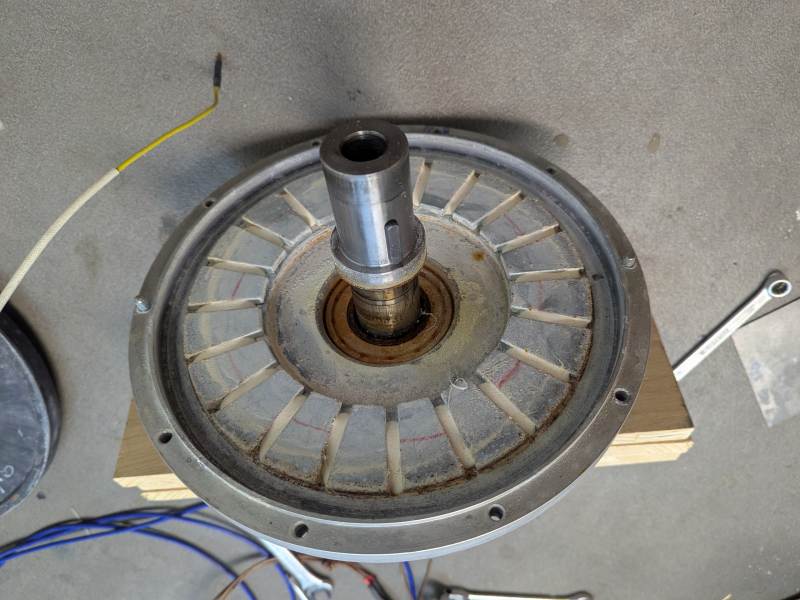

Die paar rostigen Stellen sollten kein Problem sein, das lässt sich beheben und ansonsten beim Zusammenbau so wie Che das vorgeschlagen hat alles gegen erneuten Wassereinbruch versiegeln mit Silikon oder notfalls Hartfett.

OBWOHL Fett kann unter Umständen ausgewaschen werden, es ist nicht nur Regen was daran arbeitet, die Luft mit Staub etc. Wirkt mit der Zeit wie Schmirgel

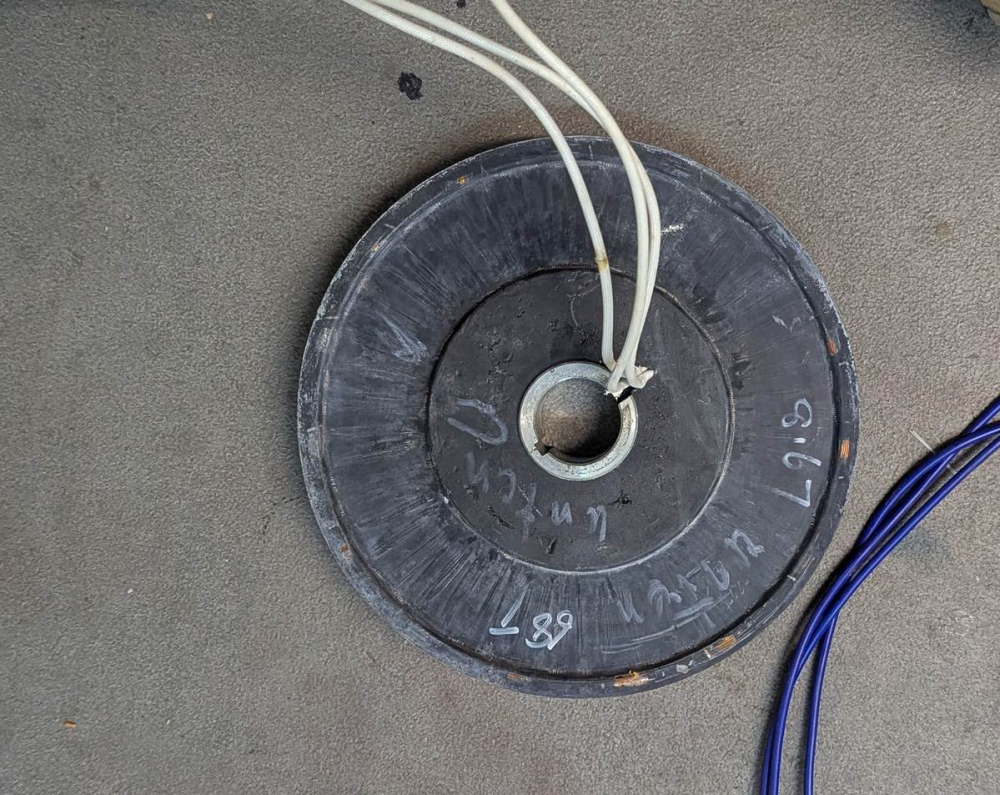

Also gemessen habe ich jetzt 7 Ohm und 3 Ohm. Als ich den Generator ausgebaut hatte hatte er doch ein kräftiges rast moment, also das konnte tatsächlich der Wind nicht antreiben. Man sieht es tatsächlich auf den Bildern schlecht, aber es sind min. 2 Drähte verbunden, also nicht ab. wenn man die 2 Drähte absondern könnte, aber denke dann reisst der draht man gat halt null spielraum.

lg

Stell Dir 3 Spulen vor , jede Spule hat 2 Enden. Ein Ende jeder Spule hast Du als Anschluss nach Draussen, die jeweiligen Anderen Enden der Spulen sind miteinander fest verlötet

Es kommen also 3 Drähte nach draussen, das sind 3 phasen.

Egeal welche Phase mit einer anderen verbunden wird zum Beispiel wenn man an 2 der 3 Phasen eine Glühbirne anschliesst, brennt diese, Du könntest auch 3 Birnen rundherum immer zwischen 2 von den 3 Phasen anschliessen, so dass 3 x mit immer verschiedenen Drähten angeschlossen wird, die Birnen leuchten.

Wenn Du 2 Phasen miteinander direkt verbindest oder diese blqnke Stellen haben und sich dann berühren ist das so als ob Du eine viel zu starke Gl0hbirne dranhängst bzw. Es wirkt als Kurzschluss und bremst dann den Generator elektromechanisch stark ab.

Egal ob Du nur 2 Phasen oder alle 3 so kurzschliesst, es wirkt dann als Bremse und wird so übrigens auch von Windladekontrollern ausgelöst wenn Sturm ist, bzw. der Generator zu schnell dreht bzw. Zu hohe Spannung dabei entsteht.

Das dann nur noch weniger Windungen mit nureiner Spule anliegen wenn 2 der drei Drähte kurzgesschlossen sind, nein, so ist das nicht.

Ich hab versucht das einfach zu erklären, die Fachleute können das auch mit schwerer verständlichen Methoden.
