Eigenbau - schonwieder ;-)

Upps...kann mal jemand bitte den Doppelpost löschen?

Neuer Versuch: 15S 20M

Wäre das vlt das 'Optimum' für runde Magneten?

Verdammt! Das hatte ich heute früh im Hinterkopf und dann vergessen. Hatte eben gerade meinen Spulenträger/Wickelhilfe gefräst. Dann noch ma neu...



Das wird dann wohl so gemeint sein. Wo wäre denn der ideale Radius des Magneten? Vermtl mittig der Induktionsstege?

Hm, ok... dann ist's ja nicht mehr ganz so weit bis zur runden Spule...

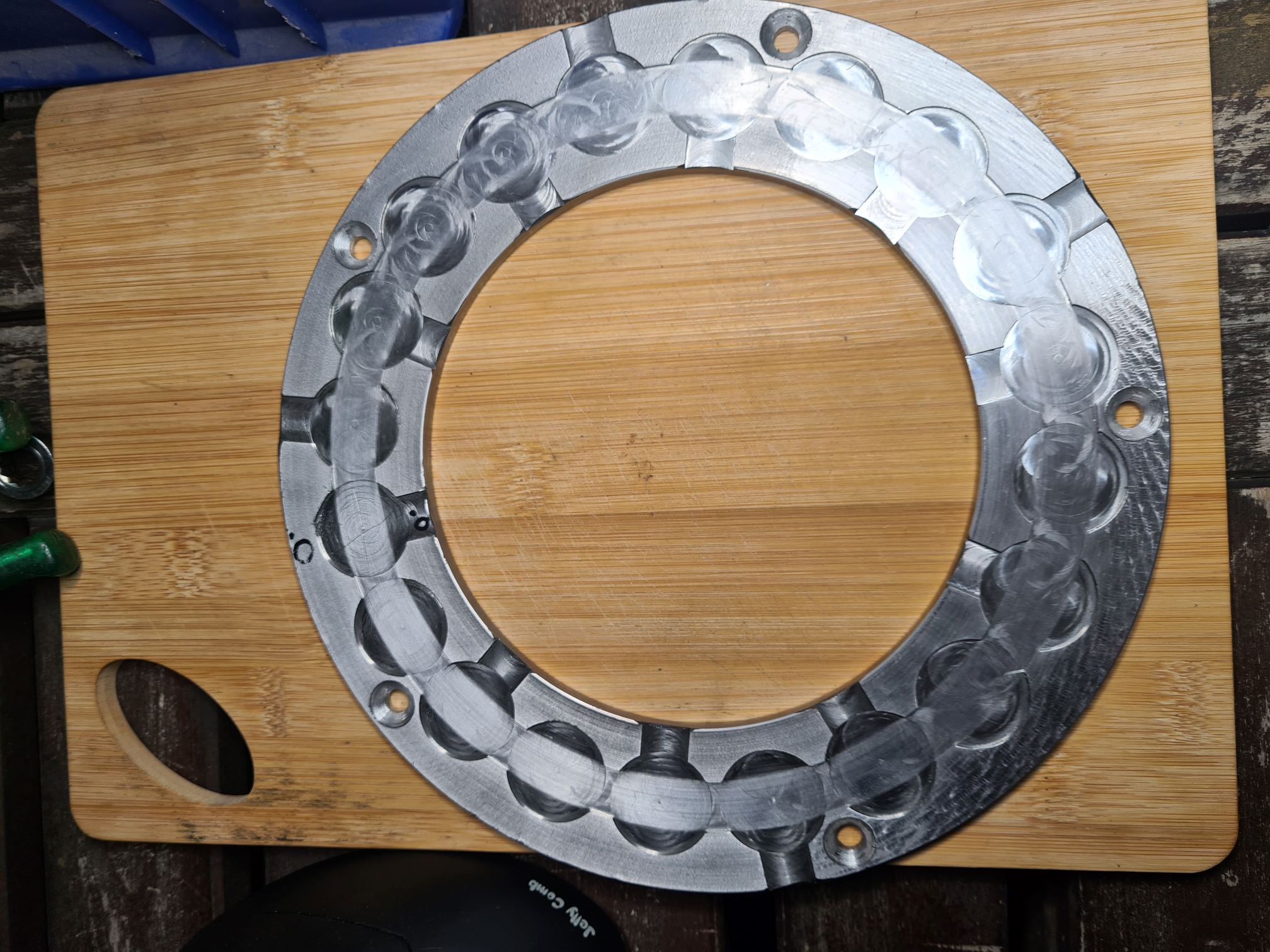

ich nehm das jetzt mal so und werde kommende Woche die entsprechenden Trägerscheiben für Magnete und Spulen fräsen und dann mal sehn..
Als Draht habe ich jetzt eh nur 100m 0,3 oder 3Kg 0,15 da.

Hallo

Wenn die Spule nach innen verbreitert wird, erzeugt sie an diesen Leitern nicht mehr Spannung da auf der Gegeneite eine anders gepolte Spannung generiert wird, aber der CU Wiederstand steigt in gleichem Maße.
Die beste Ausbeute gibt es immer mit passendem Magneten, laß Dir da nichts einreden.

Gruß Aloys.

Hallo

Spannung wird generiert wenn das Feld in der Spule geändert wird.
Es ist egal ob es im Trafo ist oder die Leiter hin und her geschoben werden .
Im Trafo ändert eine andere Spule das gesamte Feld, bei dieser Änderung entstehen Spannungen.
Werden die Spulen hin oder her bewegt ändert sich auch das gesammter Feld IN der Spule.
Das schneiden der Feldlinien zur Spannungserzeugung ist nur eine andere Erklärung, ändert aber nichts daran das IN der Spule sich das Gesammtfeld verstärkt oder schwächer wird.
Liegen von einer Spule, Teile der Leiter, rechts UND links, im gleichen Magnetfeld ,und wird diese bewegt, ändert sich das Feld nur wenn auf einer Seite mehr Leiter oder eben alle das Feld verlassen.
Darum ALLE Leiter "rein oder raus" und nicht auf einer Seite ein paar rein und auf der anderen gleichzeitig wieder raus bewegt, (dann sind immer gleich viele überdem Feld), diese heben sich auf und geben nur den CU Wiederstand dazu !

Gruß Aloys.

Hallo

Ist das jetzt das Thema ?
"Induktion durch Bewegung des Leiters" und "Induktion durch Flussdichteänderung"
Es geht ja nicht um nur einen Leiter, sondern um Spulen mit bestimmter Breite, ausserdem nicht um eine einzige günstige Stellung wie beim Trafo.
Durch das verschieben der Magnete ändert sich auch die Hystereseschleife , die dann eine andere Form hat zwischen Spitzenspannung und O Durchgang.
Auch durch eine wesentlich grössere Spule, die eingezeichnet ist und sich nicht einfach vergleichen läst.
Die Spitzenspannung ist nicht so hoch aber flacher und länger .
Ich zweifel die beiden Berechnungen auch gar nicht an, mache nur darauf aufmerksam das nicht alle Windungen bestens genutzt werden.
Es wird aber immer angestrebt das bestmögliche aus den eingesetzten Material heraus zu holen, was dann nicht der Fall ist (doppelter CU Einsatz.
Ausserdem ist es auch egal ob Eisen innerhalb der Spulen vorhanden ist oder nicht ! die meisten Gs haben das sowieso, auch wenn sie keine Scheibengeneratoren sind, es sind keine Trafos sondern Generatoren mit bewegten Magnetfeldern.

Gruß Aloys.

Leute - zankt euch nicht!

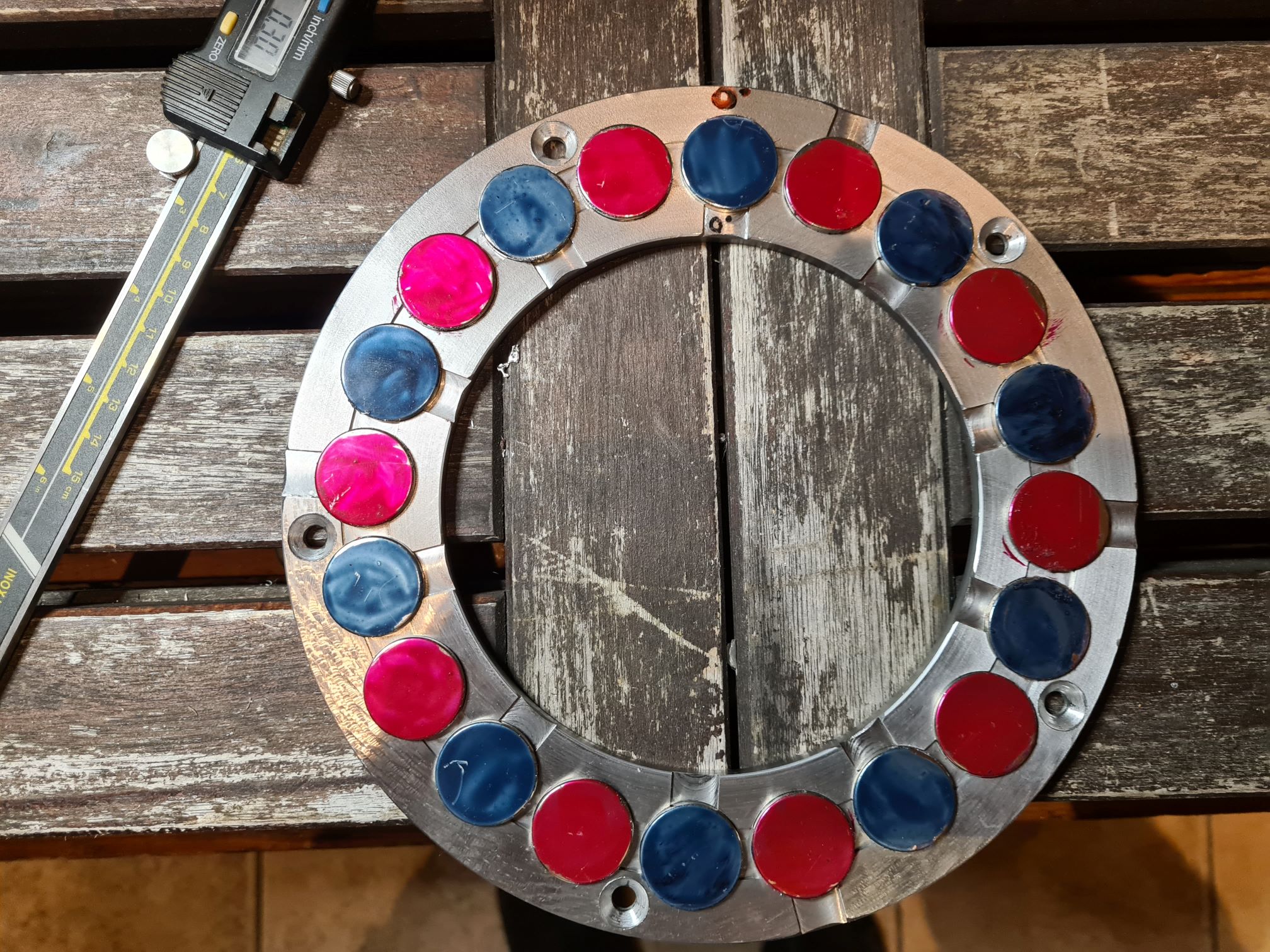

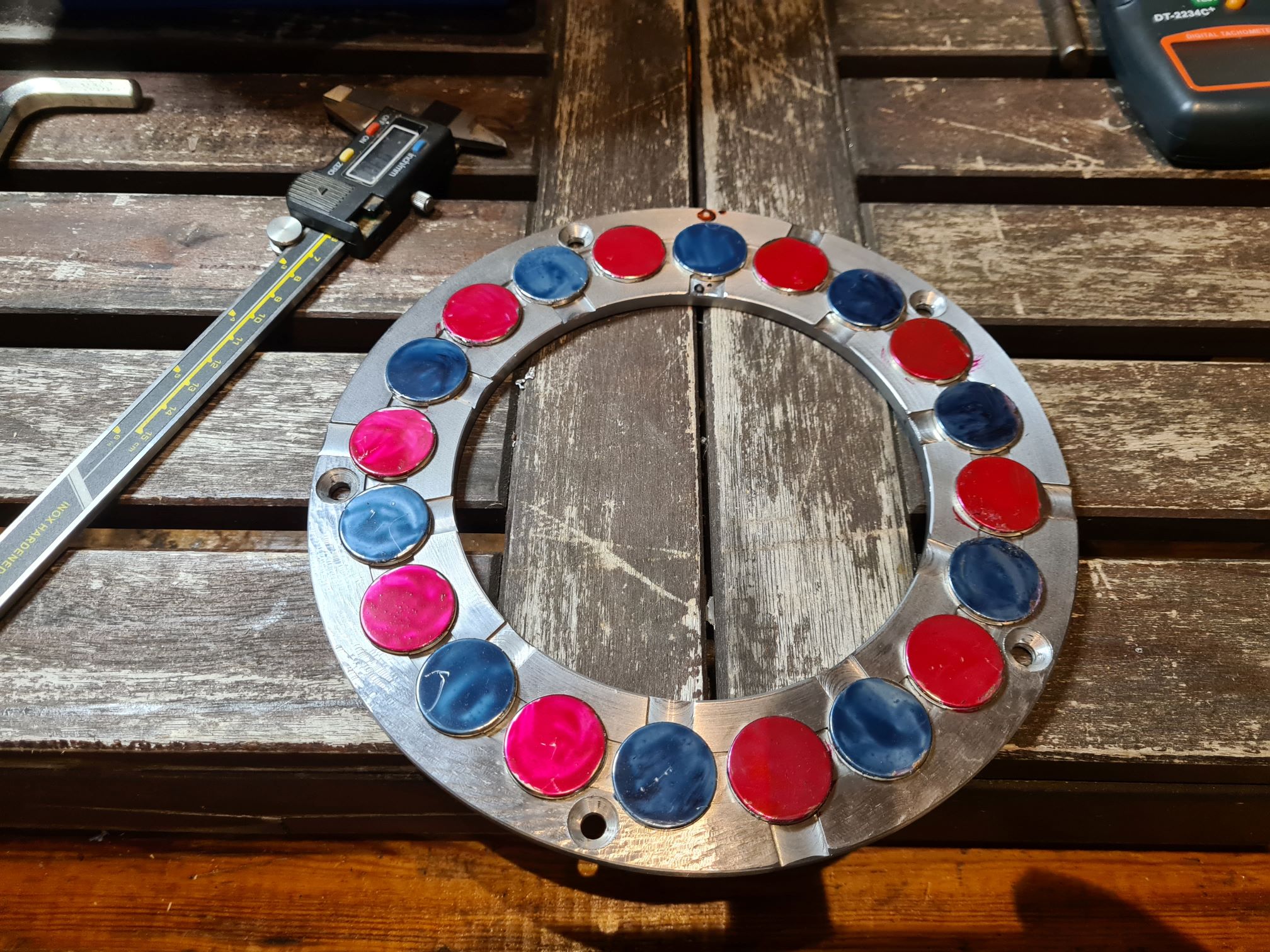

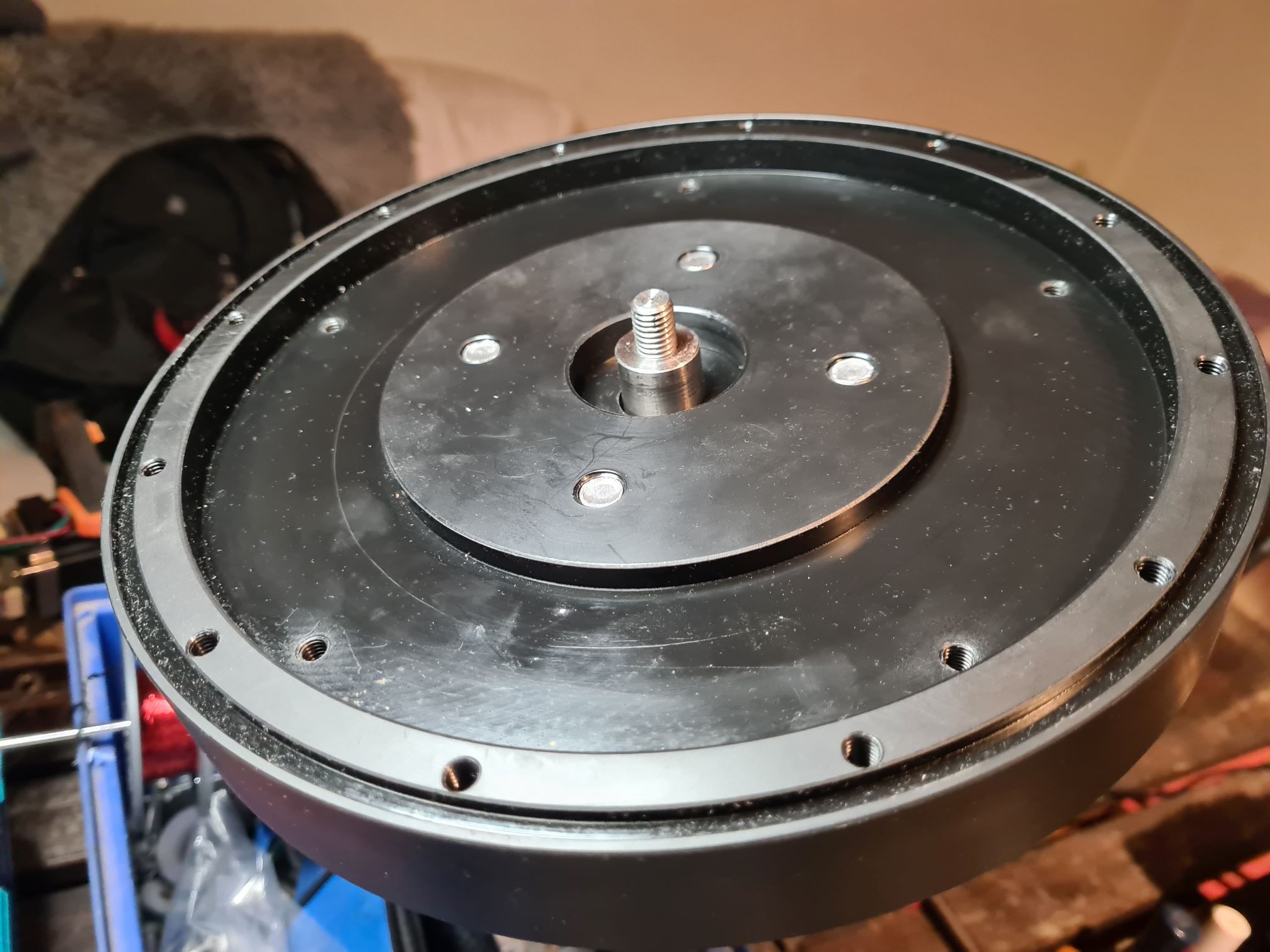

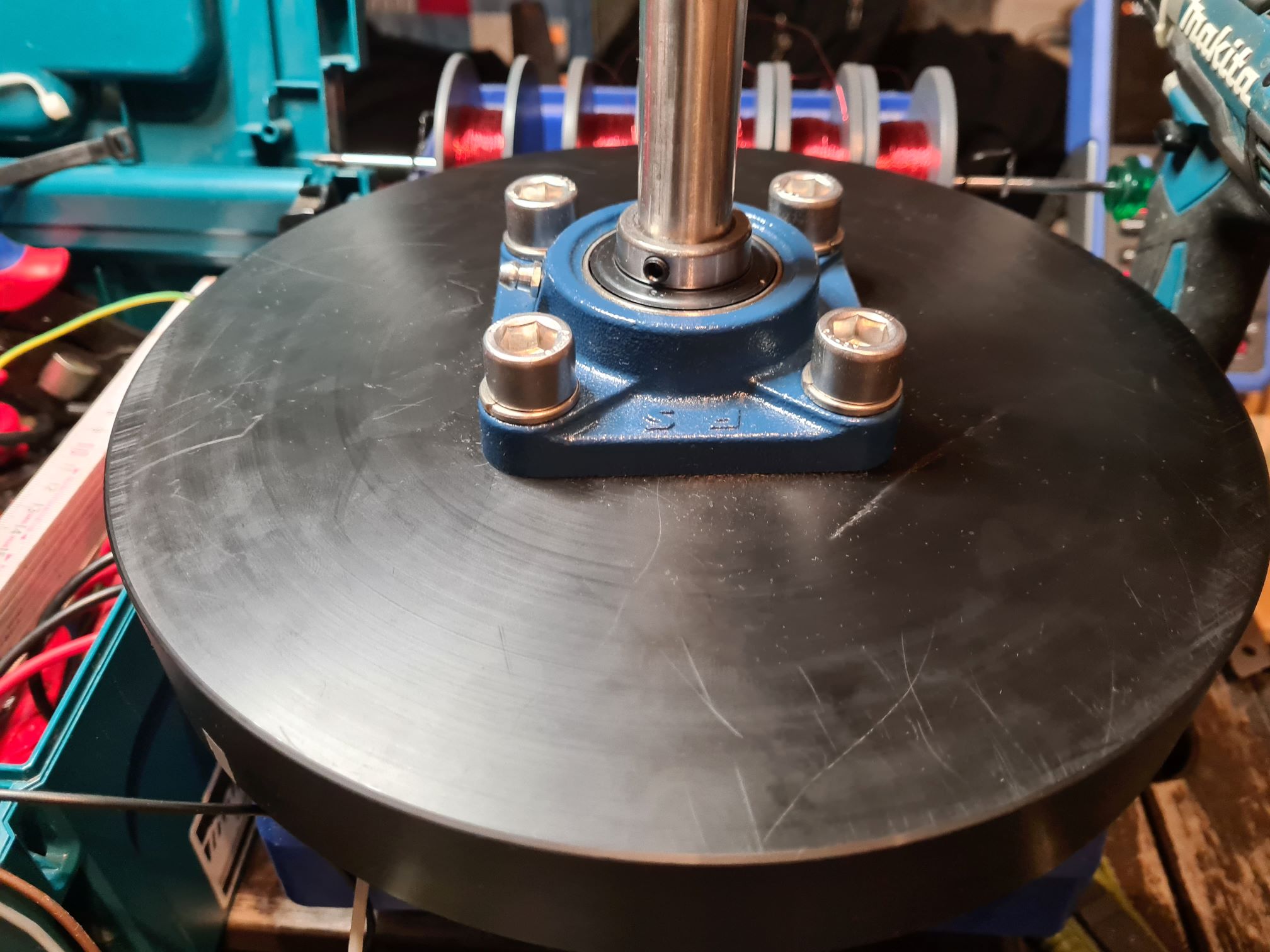

ich wollt mal meinen derzeitigen Stand des Eigenbau's zeigen. Ich hoffe ich ernte nicht allzuviel Tadel. Im Laufe dieses Beitrags wurde ja klar, das meine anfängliche Idee mit runden Neo's nicht soo optimal ist. Hinzukam dann noch die sparsamen Dimensionen der Magnete. Nicht's desto Trotz habe ich mich entschieden diese zu verbauen. Und da es für eine 48V Anlage nicht gereicht hätte, wird es jetzt - wenn alles gut geht - ein 24V Generator für mich. Und hinzu kommen jede Menge Erfahrungswerte und der 'Bastelspass' war bis jetzt riesig.
Kurz zu den Bildern:

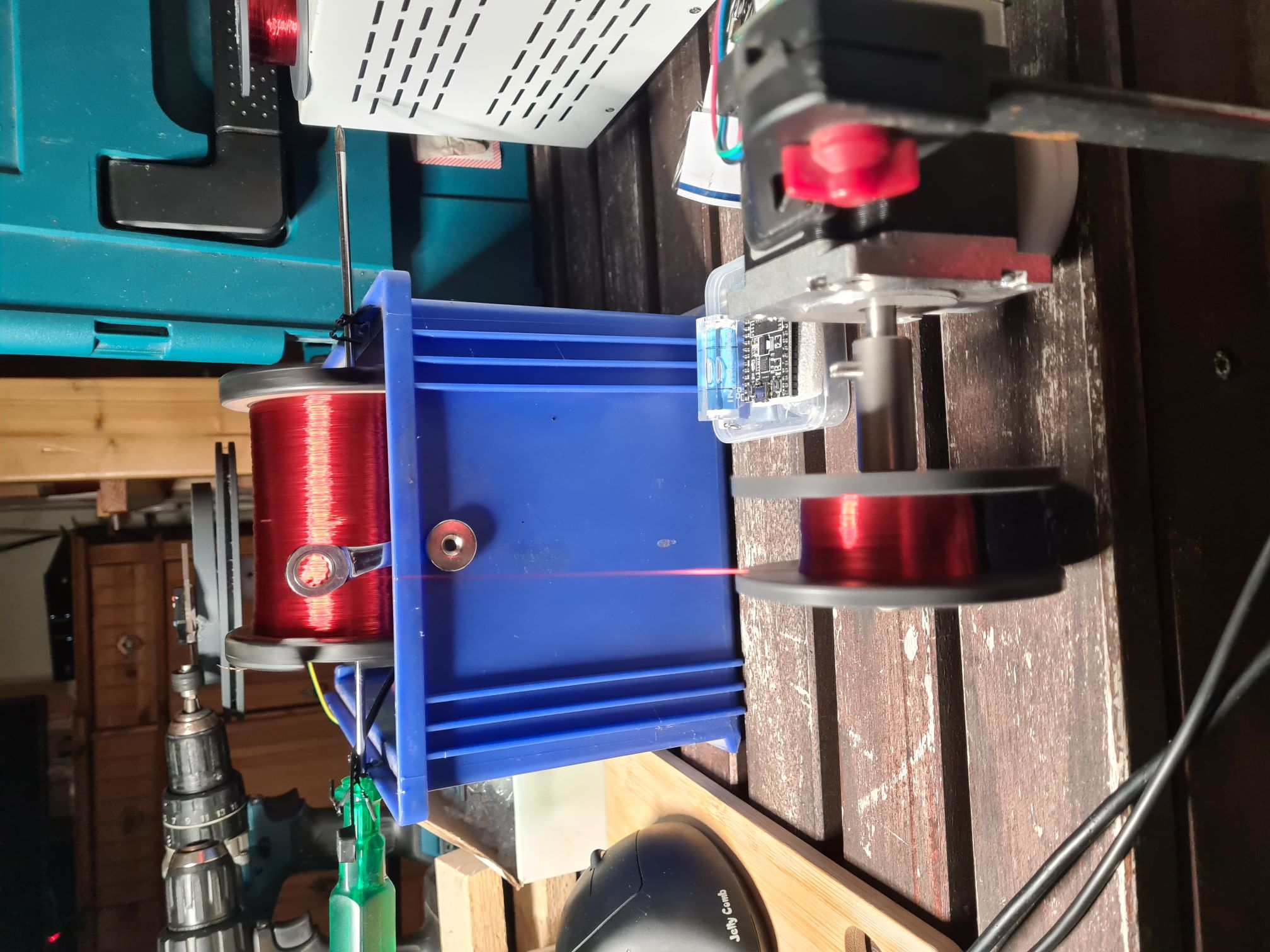

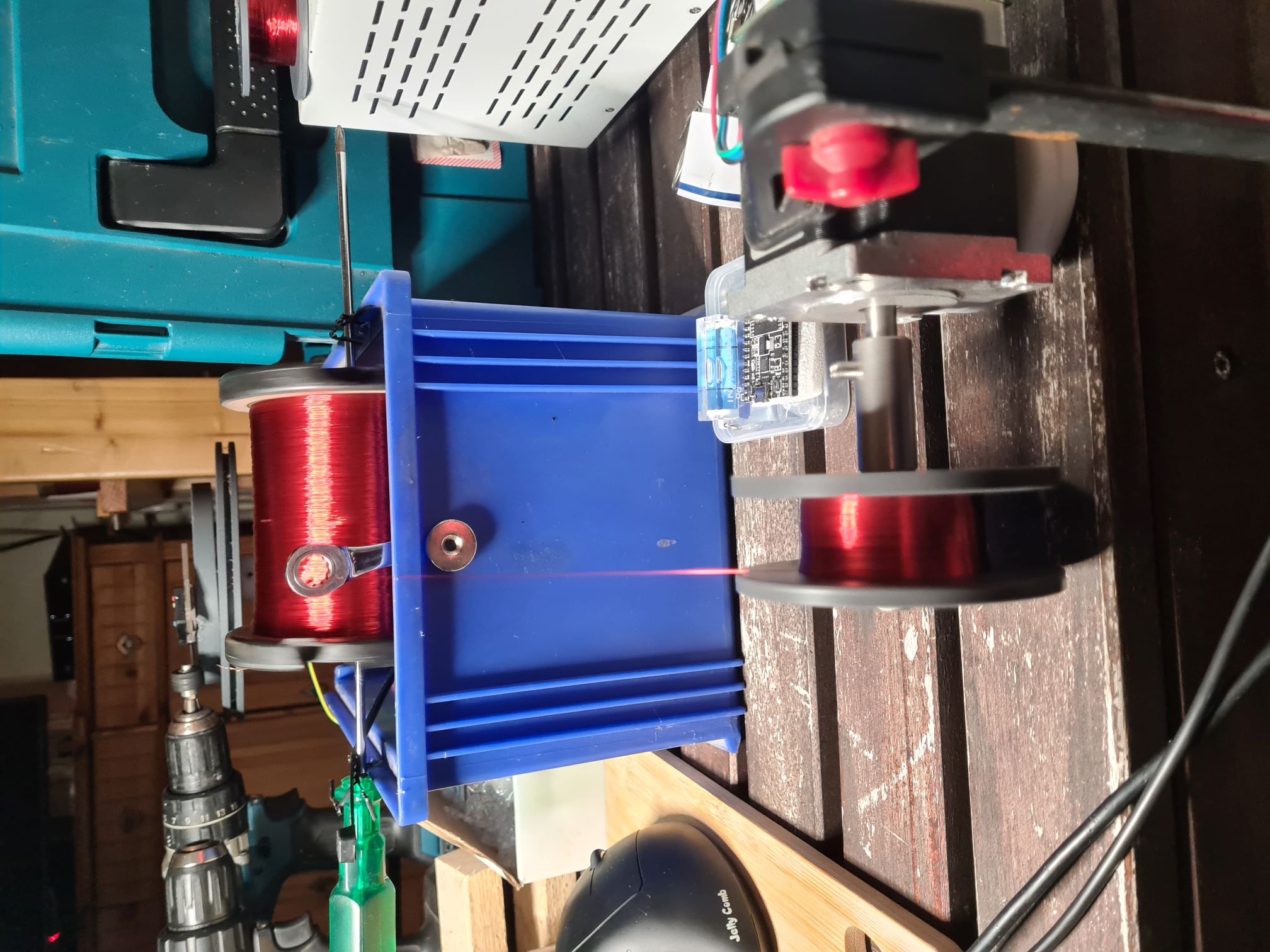

als erstes habe ich mir 5 Einzelspulen gewickelt, da nur eine große Rolle 0,12 Draht da ist (noch Friedensware)...

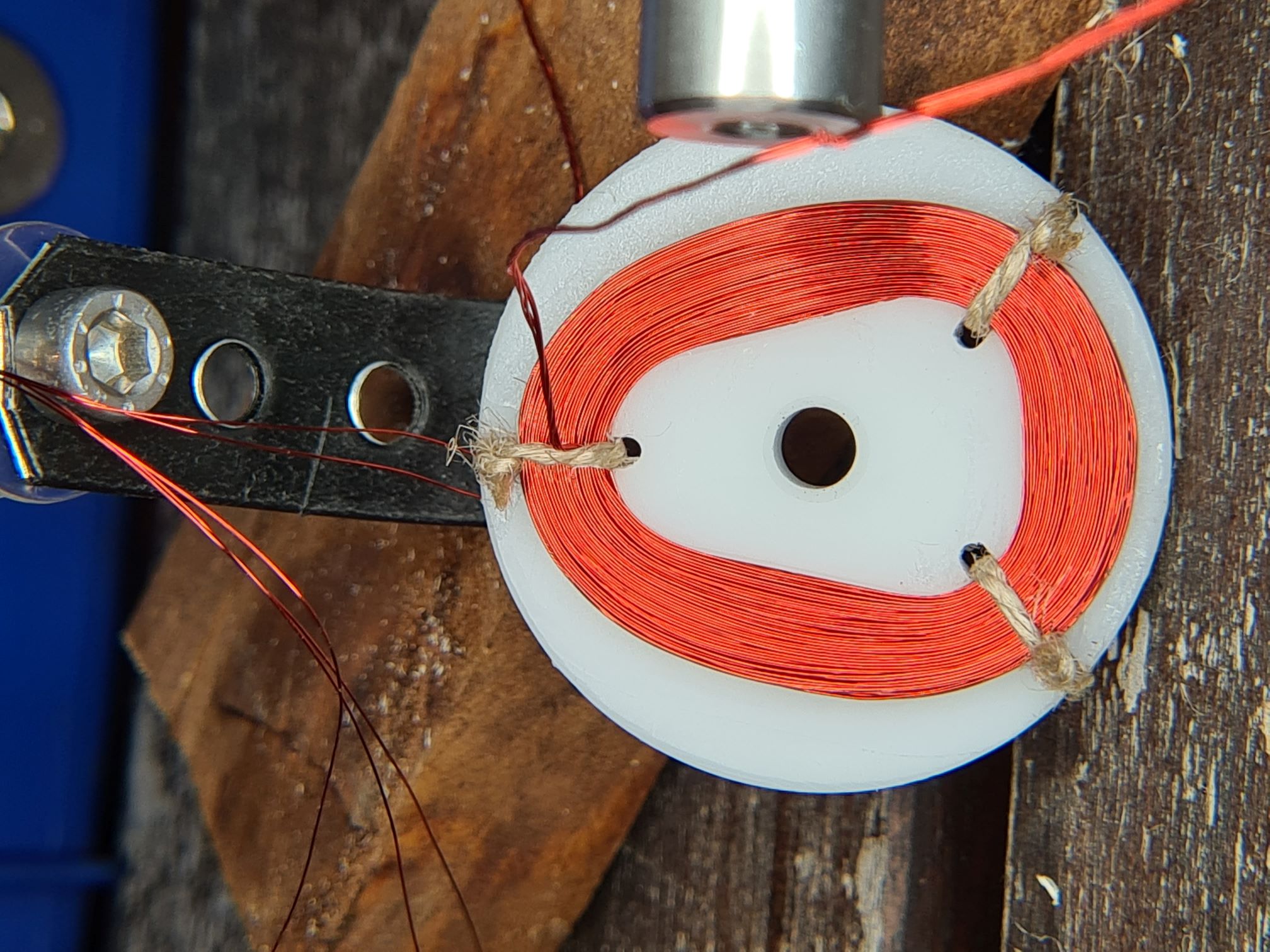

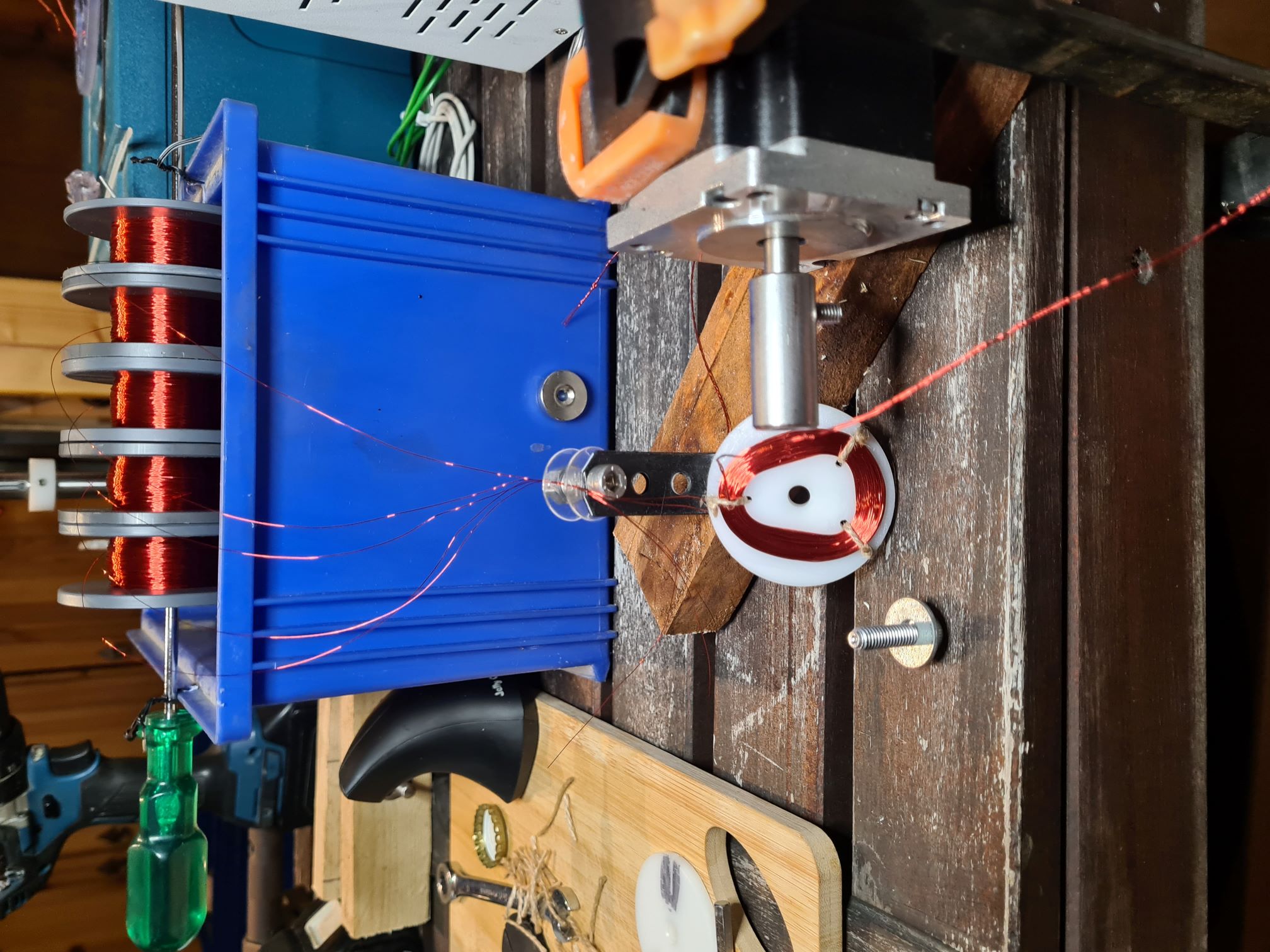

Dann 5 'Drähte in Hand' auf eine gefräste Kontur als Wickelhilfe gewickelt und gebunden.

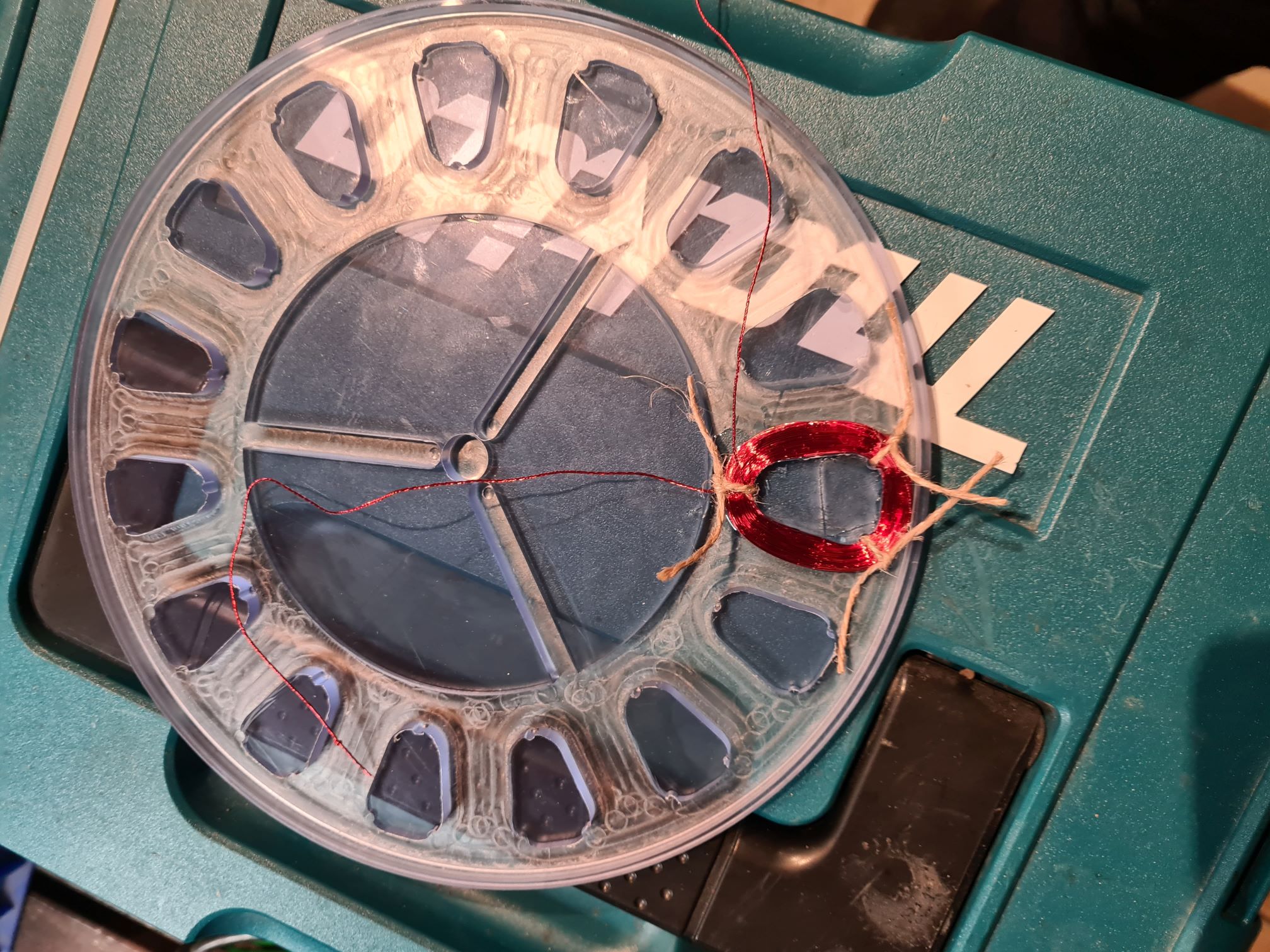

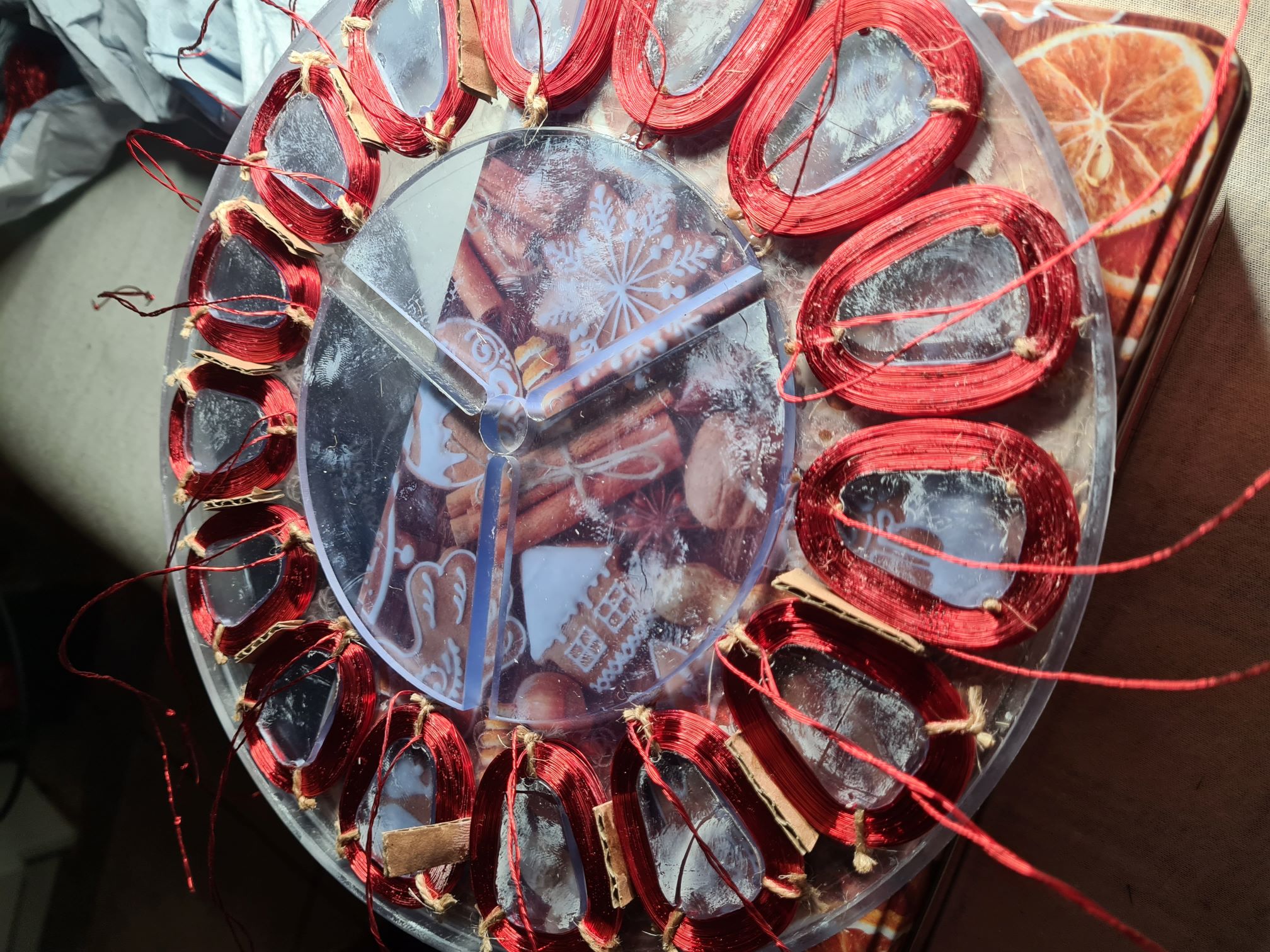

Die fertig gewickelte Spule wird danach in eine gefräste 'Spulenträgerscheibe' gelegt und mit Sekundenkleber fixiert.

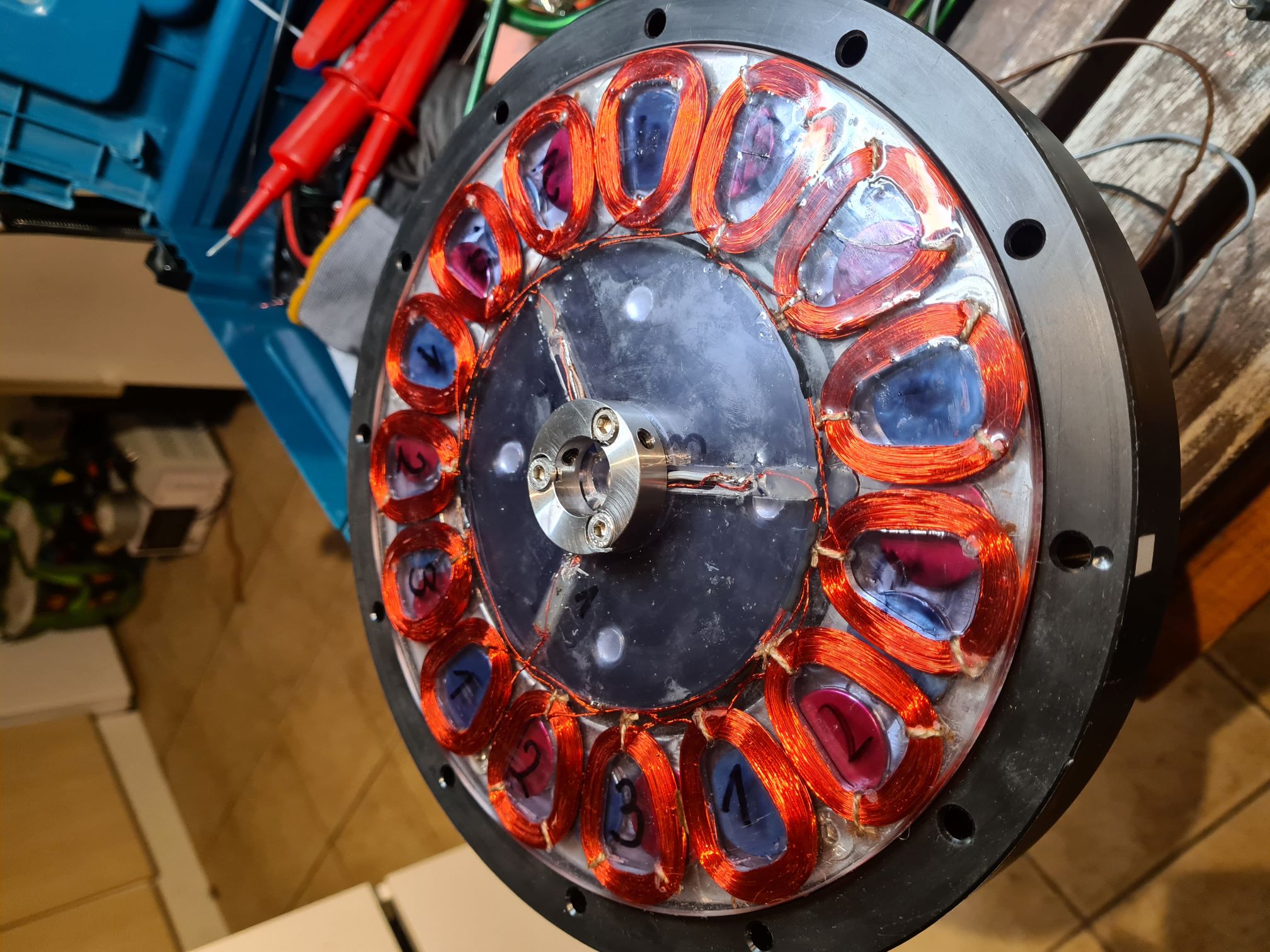

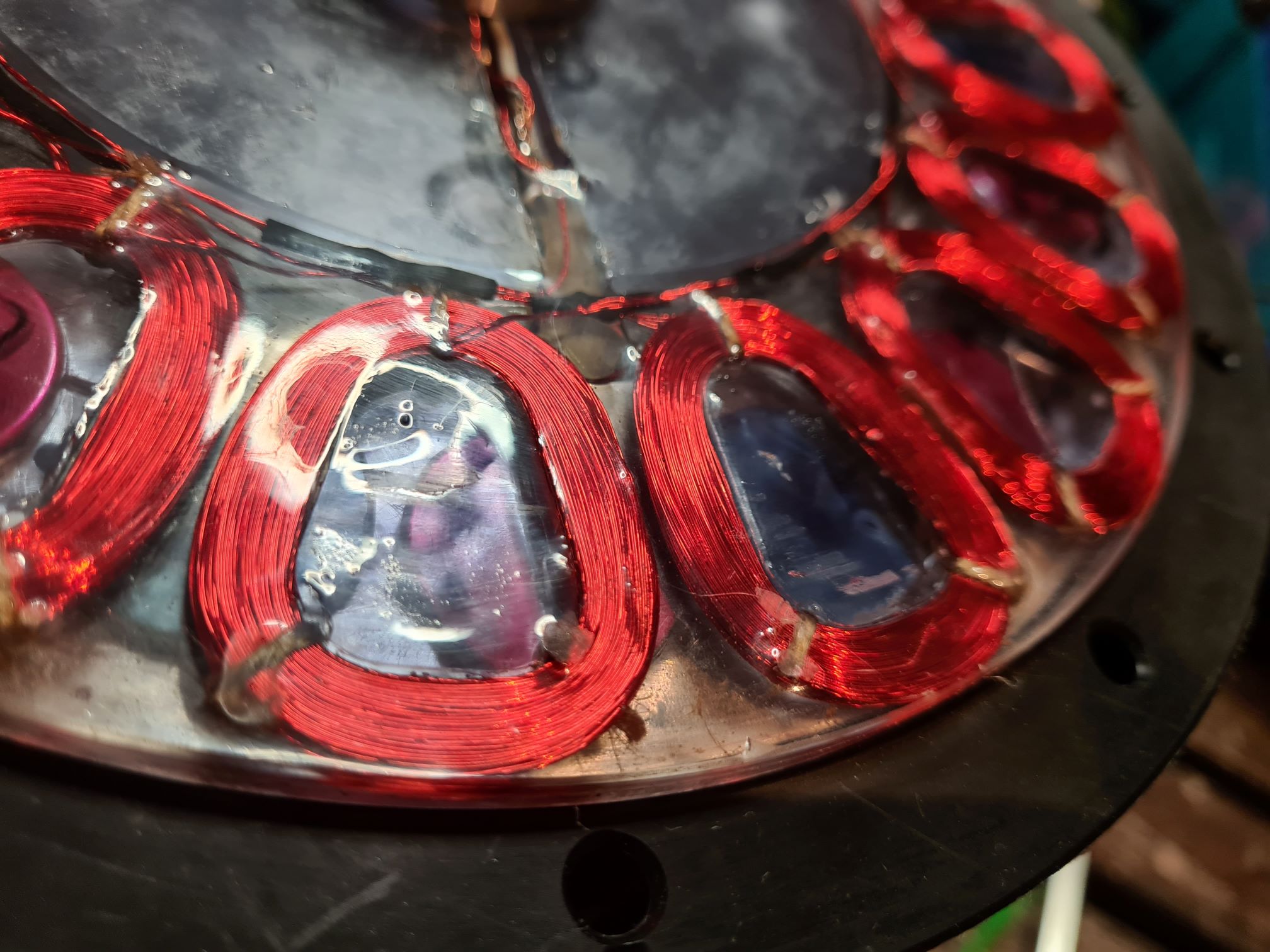

Der nächste Schritt ist verschalten und vergiessen + die Scheibe am Schluss auf ein minimum plan drehen

Apropo verschalten:

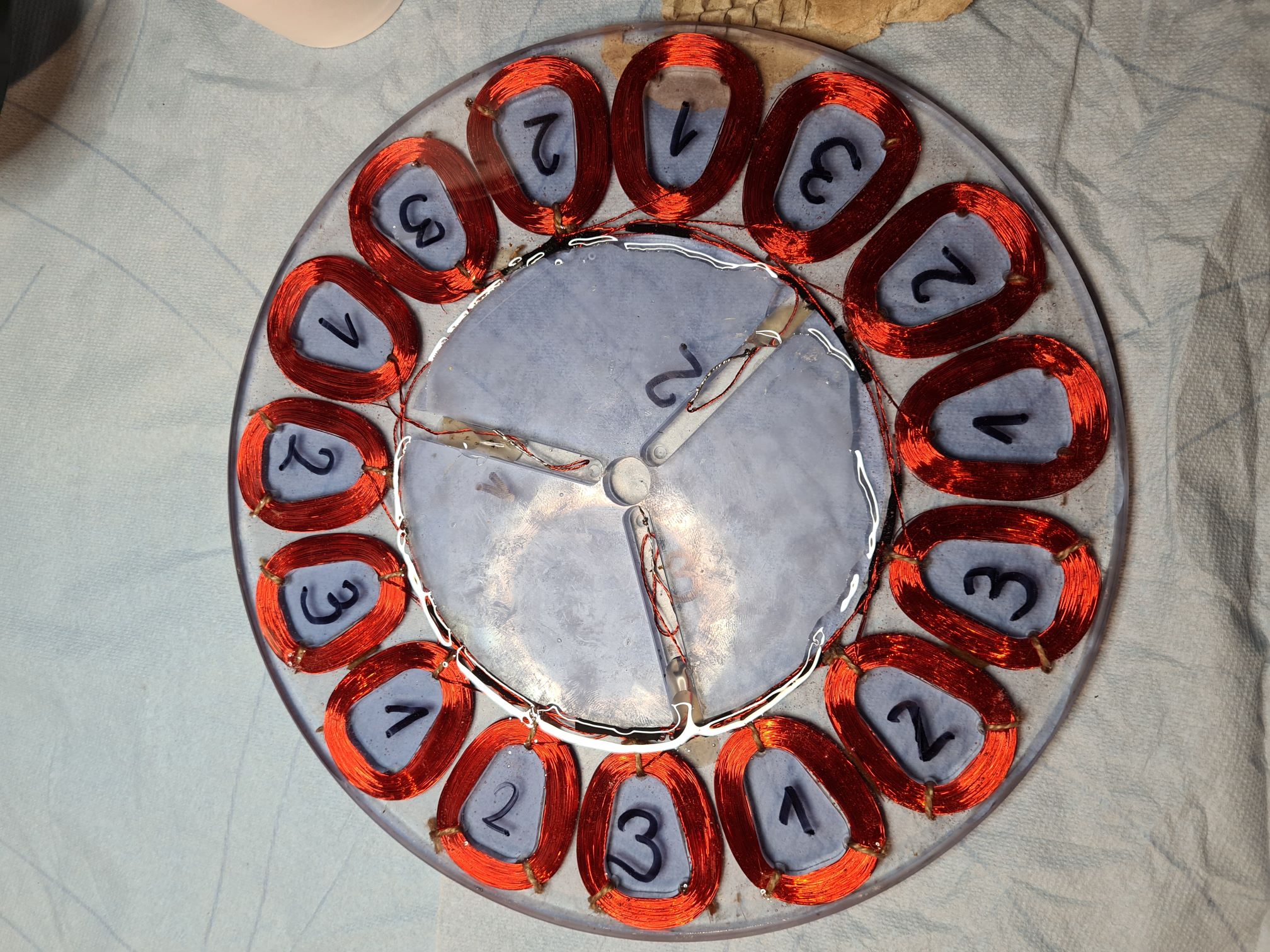

Ausgang Spule L1.1 geht an Eingang Spule L1.2 usw.
alle Eingänge von L1.1 + L2.1 + L3.1 sind Sternpunkt
die 3 Augänge die übrigbleiben sind meine Außenleiter
richtig?

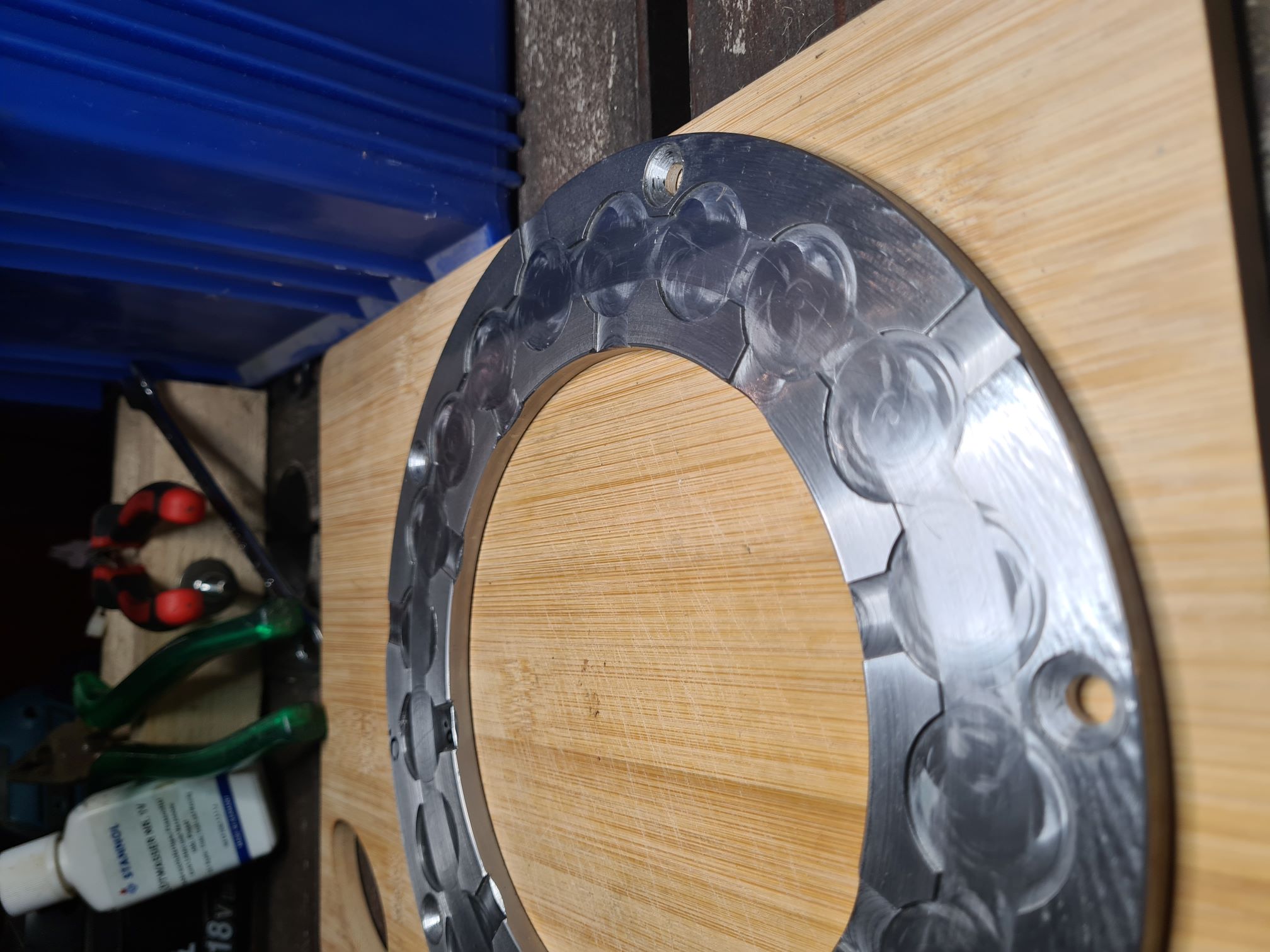

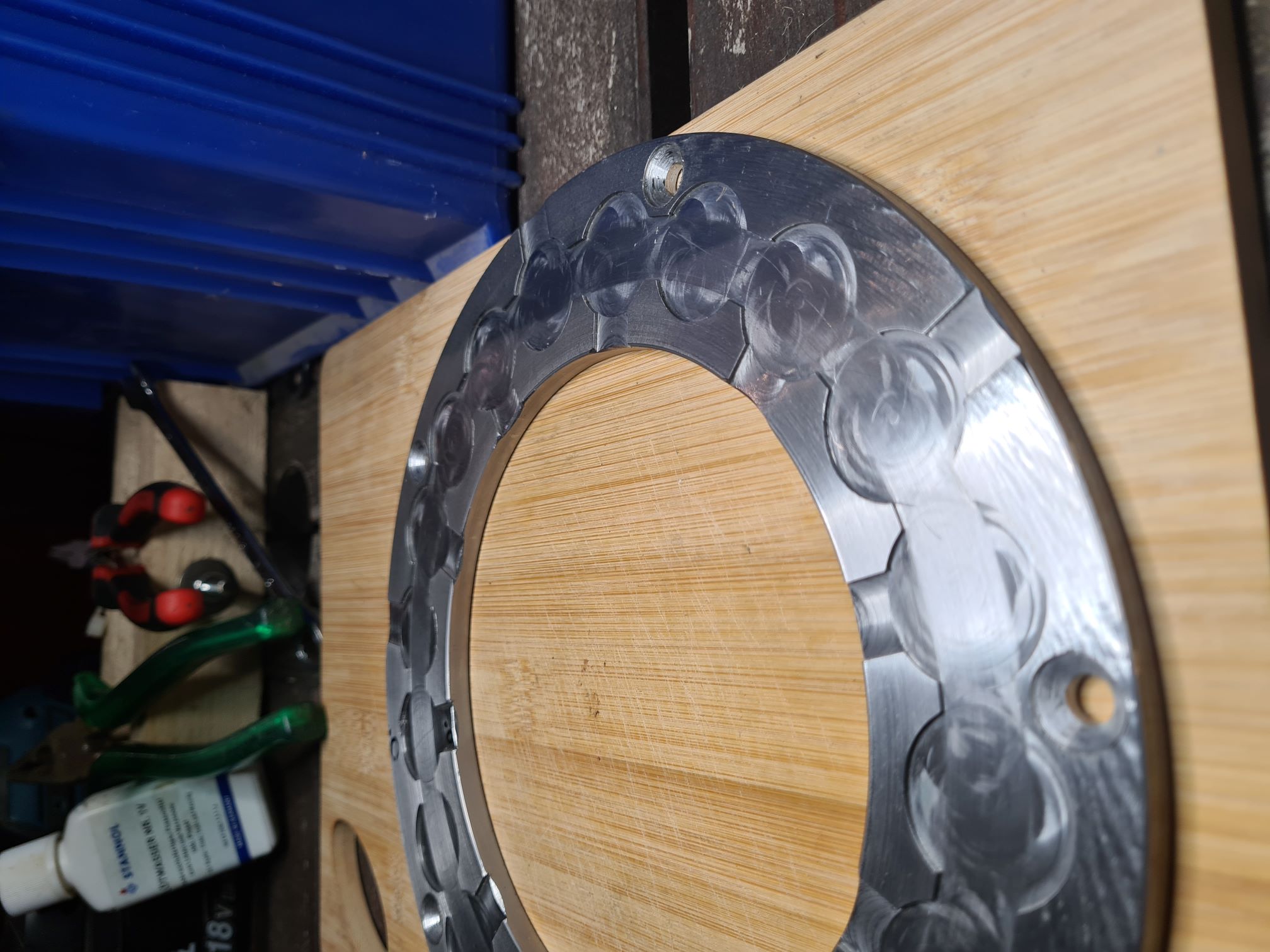

Das sieht schon nach sehr professioneller Arbeit aus. Die Taschen, einziges Fragezeichen, sind auf der Drehbank gedreht?

So nennst Du es jedenfalls im Beitrag. Ich hätte eher auf gefräst getippt.

Taschen ja, darüber hatte ich mich nicht gewundert sondern über den sicherlich komplizierten Vorgang das mit einer Drehmaschine zu machen.

für CNC Drehbänke wohl kaum ein Problem, für Dreher an den Bänken ohne wohl eine fachlich etwas anspruchsvolle Herausforderung

Hallo

Sehr gute mechanische Arbeit, alle Achtung dafür.

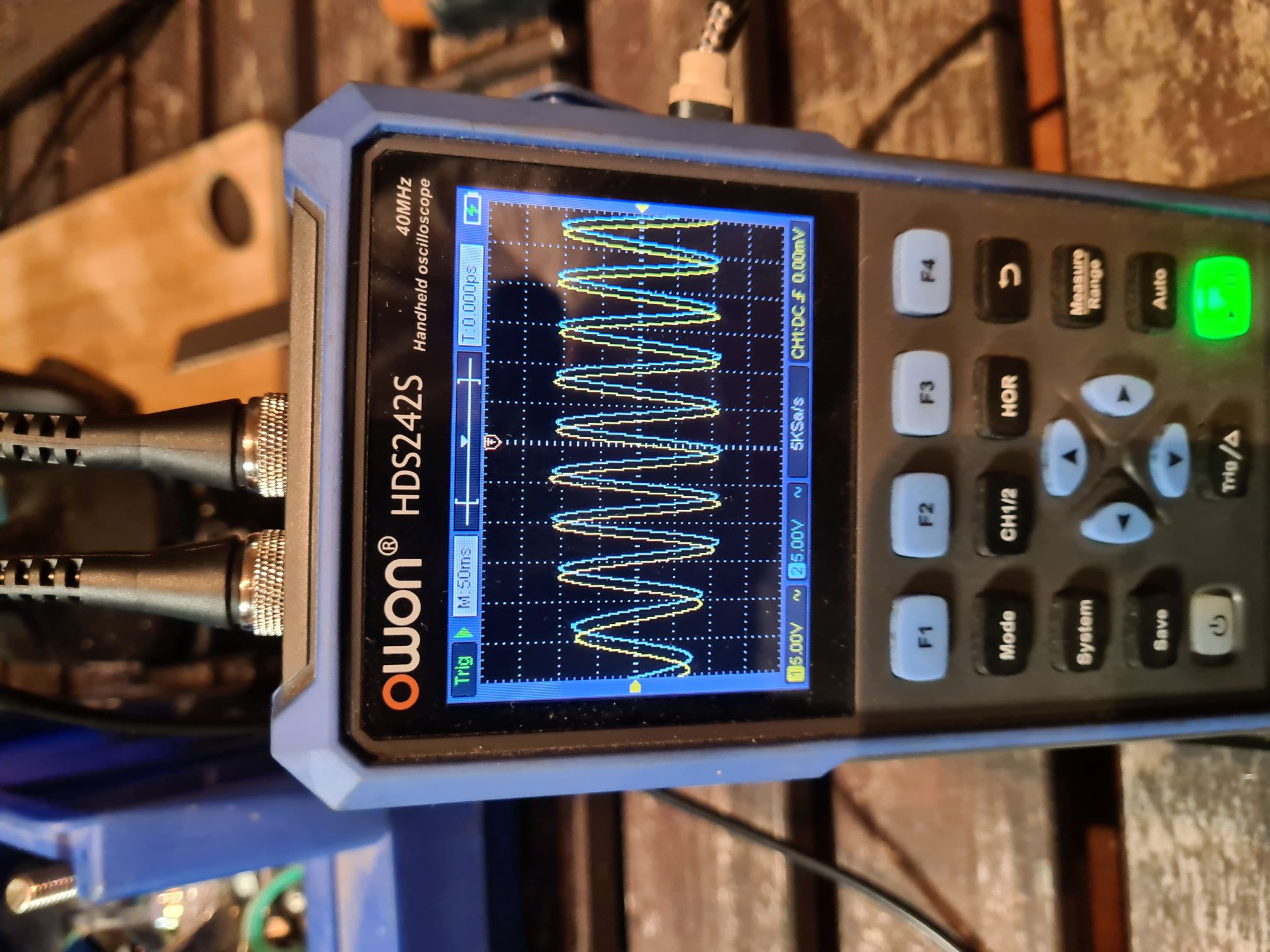

Aber , die Oscikurve sieht eigenartig aus, nicht wie eine von Drehstrom.
Wenn eine Phase als 0 dient müsten die andern beiden Spannungen weiter auseinander liegen, nicht so dicht zusammen.
Kanst Du auch gegen Sternpunkt messen ?
Ist bei Generatorbetrieb nicht so wichtig, würde als Motor aber nicht laufen.
Möglich -- eine Phase doch verkert herum verschaltet.
Ich habe das mal bewust mit einem Motor aus probiert, der lief dann nicht !!

Gruß Aloys.
