Lüftermotor als Generator umbauen???

Hebi

*

Geschlecht: keine Angabe
Alter: 36
Beiträge: 6
Dabei seit: 11 / 2012

Betreff:

Lüftermotor als Generator umbauen???

 ·  Gepostet: 22.11.2012 - 15:24 Uhr  ·  #1

Hi Leute

Hab hier einen alten Lüfter motor den wir früher im Einsatz hatten aber nun rum steht.
Jetzt eben die Frage kann ich den umbauen das er als Generator funktioniert oder ist das eher zwecklos?

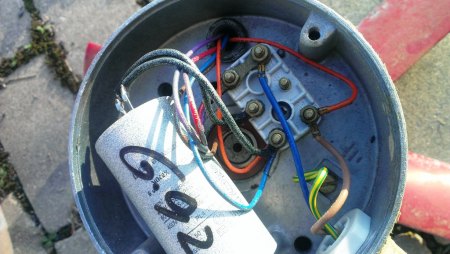

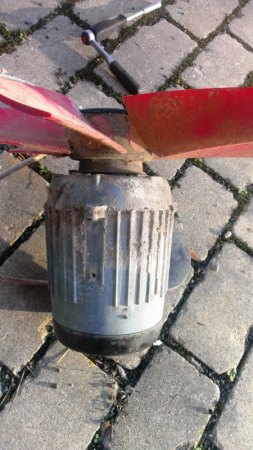

Hier die bilder von dem Teil.
Achja die flügelblätter bleiben nicht dran

Anhänge an diesem Beitrag

Dateiname:	IMAG0149.jpg
Dateigröße:	327.39 KB
Titel:
Heruntergeladen:	8490

Dateiname:	IMAG0150.jpg
Dateigröße:	255.59 KB
Titel:
Heruntergeladen:	9746

Dateiname:	IMAG0152.jpg
Dateigröße:	320.38 KB
Titel:
Heruntergeladen:	8889

XXLRay

Moderator

Geschlecht: keine Angabe
Herkunft: Süd-Niedersachsen
Homepage: xxlray.bplaced.net
Beiträge: 6836
Dabei seit: 11 / 2007

Betreff:

Re: Lüftermotor als Generator umbauen???

 ·  Gepostet: 22.11.2012 - 15:35 Uhr  ·  #2

Sieht auf den ersten Blick nach nem Asynchronmotor aus (genaueres kann ich sagen, wenn ich den Anker sehe). Den kann man zwar prinzipiell umbauen, es lohnen sich aber in der Regel weder die Arbeit noch die Ausgaben.

Hebi

*

Geschlecht: keine Angabe
Alter: 36
Beiträge: 6
Dabei seit: 11 / 2012

Betreff:

Re: Lüftermotor als Generator umbauen???

 ·  Gepostet: 22.11.2012 - 15:43 Uhr  ·  #3

Danke erstmal hab ich mir aber schon fast so gedacht das es der aufwand nicht lohnt.
Ich kann ja auch erst mal den Motor weiter zerlegen um zu sehen ob es wirklich ein Asynchronmotor ist oder?
woran erkenn ich dann das ?

Habe einen 2,2 Meter Flügel mit 2 Blatt und mit Lichtmaschine laufen aber das ergebniss überzeugt mich nicht so ganz,
da ich mit recht großerübersetzung arbeiten muss und der Flügel eigentlich viel mehr könnte.

Gruß Michael

XXLRay

Moderator

Geschlecht: keine Angabe
Herkunft: Süd-Niedersachsen
Homepage: xxlray.bplaced.net
Beiträge: 6836
Dabei seit: 11 / 2007

Betreff:

Re: Lüftermotor als Generator umbauen???

 ·  Gepostet: 22.11.2012 - 19:05 Uhr  ·  #4

Klar kannst du den weiter auseinander nehmen. Wenn der Läufer keine (Schleif-)Anschlüsse hat und nicht magnetisch ist, deutet das sehr auf einen Asynchronmotor hin.

Hebi

*

Geschlecht: keine Angabe
Alter: 36
Beiträge: 6
Dabei seit: 11 / 2012

Betreff:

Re: Lüftermotor als Generator umbauen???

 ·  Gepostet: 22.11.2012 - 21:41 Uhr  ·  #5

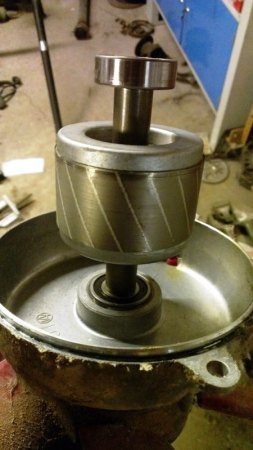

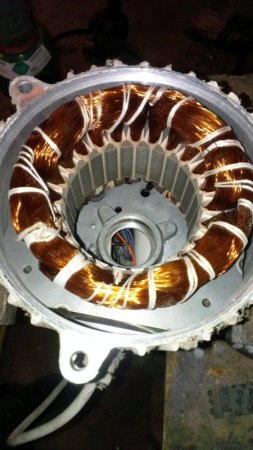

Hier mal Zerlegt

Gruß und danke für die Hilfe

Michael

Anhänge an diesem Beitrag

Dateiname:	IMAG0153.jpg
Dateigröße:	233.81 KB
Titel:
Heruntergeladen:	9004

Dateiname:	IMAG0157.jpg
Dateigröße:	225.88 KB
Titel:
Heruntergeladen:	8480

XXLRay

Moderator

Geschlecht: keine Angabe
Herkunft: Süd-Niedersachsen
Homepage: xxlray.bplaced.net
Beiträge: 6836
Dabei seit: 11 / 2007

Betreff:

Re: Lüftermotor als Generator umbauen???

 ·  Gepostet: 23.11.2012 - 09:54 Uhr  ·  #6

Asynchroner Käfig-/Kurzschlussläufer

Hebi

*

Geschlecht: keine Angabe
Alter: 36
Beiträge: 6
Dabei seit: 11 / 2012

Betreff:

Re: Lüftermotor als Generator umbauen???

 ·  Gepostet: 23.11.2012 - 20:59 Uhr  ·  #7

Also eher unbrauchbar für ein Generatorumbau dann oder?

Gruß Michael

XXLRay

Moderator

Geschlecht: keine Angabe
Herkunft: Süd-Niedersachsen
Homepage: xxlray.bplaced.net
Beiträge: 6836
Dabei seit: 11 / 2007

Betreff:

Re: Lüftermotor als Generator umbauen???

 ·  Gepostet: 24.11.2012 - 11:55 Uhr  ·  #8

Richtig. Für nen sinnvollen Umbau müsstest du den Anker mit Magneten bestücken und vermutlich auch neue Wicklungen machen.

Black300

*****

Geschlecht: keine Angabe
Alter: 27
Beiträge: 410
Dabei seit: 08 / 2012

Betreff:

Re: Lüftermotor als Generator umbauen???

 ·  Gepostet: 27.11.2012 - 14:08 Uhr  ·  #9

Nach " einfälle statt abfälle" heft 3 ist dieser Asynchronmotor brauchbar.
Bei welcher drehzahl lief der Motor und wie viel W oder kW hat er?


Ich könnt so einen Motor nämlich gut gebrauchen auch mit Flügelrad.......


gruß Benni

Menelaos

Administrator

Geschlecht:
Herkunft: Elsfleth
Alter: 38
Beiträge: 4920
Dabei seit: 04 / 2007

Betreff:

Re: Lüftermotor als Generator umbauen???

 ·  Gepostet: 27.11.2012 - 19:08 Uhr  ·  #10

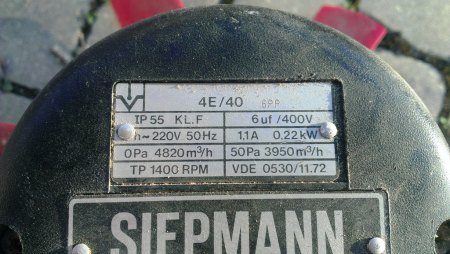

schau mal auf die Bilder weiter oben....220 Watt

Gruß
MAx

Black300

*****

Geschlecht: keine Angabe
Alter: 27
Beiträge: 410
Dabei seit: 08 / 2012

Betreff:

Re: Lüftermotor als Generator umbauen???

 ·  Gepostet: 28.11.2012 - 12:31 Uhr  ·  #11

Hallo Max,
an dich hab ich mal ne Frage:
Die 220W hat er bei den 1400 U/min, oder hab ich da was falsch verstanden?
Dann müsste er theoretisch als Generator etwas schneller als die 1400 U/min laufen um die 220 W zu bringen?

Gruß Benni


ps @hebi: was würdest du für den Ventilator verlangen??

XXLRay

Moderator

Geschlecht: keine Angabe
Herkunft: Süd-Niedersachsen
Homepage: xxlray.bplaced.net
Beiträge: 6836
Dabei seit: 11 / 2007

Betreff:

Re: Lüftermotor als Generator umbauen???

 ·  Gepostet: 28.11.2012 - 14:20 Uhr  ·  #12

@Black300: Bist du dir sicher, dass genau dieses Modell gemeint ist. Wenn ja, in welcher Betreibsweise?

Menelaos

Administrator

Geschlecht:
Herkunft: Elsfleth
Alter: 38
Beiträge: 4920
Dabei seit: 04 / 2007

Betreff:

Re: Lüftermotor als Generator umbauen???

 ·  Gepostet: 28.11.2012 - 23:39 Uhr  ·  #13

Schau mal hier, da steht alles was ich dir auch nur sagen kann...das trifft auf deinen Motor alles zu

http://forum.electronicwerksta…6_bs0.html

Hebi

*

Geschlecht: keine Angabe
Alter: 36
Beiträge: 6
Dabei seit: 11 / 2012

Betreff:

Re: Lüftermotor als Generator umbauen???

 ·  Gepostet: 10.12.2012 - 20:13 Uhr  ·  #14

Hi Black300

also wir haben noch 2-3 von den Teilen da liegen. 2 mit plastig flügel so wie der hier und 2 mit Metallflügel aber bisschen kleinerer Durchmesser und älter.

Das problem was ich dann hätte wie soll ich das teil auf über 1400UPM laufen lassen können.
Ich hab vorher eine Lima als Generator gehabt und die ist nur mit mühe und not gelaufen wenn der wind Wirklich gut war.
Und die Übersetztung war von einer 24" Fahrradfelge mit Keilriemen auf die Lima also doch schon recht groß.

Gruß Hebi

Black300

*****

Geschlecht: keine Angabe
Alter: 27
Beiträge: 410
Dabei seit: 08 / 2012

Betreff:

Re: Lüftermotor als Generator umbauen???

 ·  Gepostet: 12.12.2012 - 19:20 Uhr  ·  #15

Ich würde ihn ja weiterhin als Ventilator betreiben; wenn er nicht geeignet ist aber 220W leistung bei einem 2m Repeller ( Windrad )da komm ich auf 600 U/min maximal
bei 8 m/s dauerwindgeschwindigkeit(?) Das is nicht die große Leistung. Da bräuchte man ein getriebe mit Übersetzung 1:3 ( müsste stimmen) und ab der Nenndrehzahl mittels Fliehkraftregler wegregeln. Als getriebe würde ich Fahrradketten einsetzen, da Keilriemen viel zu schwergängig sind Wäre jetzt mein vorschlag.**

** Erfolg nicht garantiert

MfG Benni
