Scheibengenerator für Windyboy 1200

Hallo Leute,

soo um ein großes Durcheinander aufzulösen gibt's jetzt einen neuen Thread für die Auslegung meines Scheibengenis auf einen Windyboy 1200.

Angestrebt ist ein Generator mit 16 Magneten, mit den Maßen 46x30x10mm, und 12 Spulen.

Dazu hat es in diesen Thread bereits einiges an Diskussion gegeben.


Die Einspeisebeginnspannung liegt beim WB 1200 ja bei 120V.
Einige Auslegungen sind ja bereits vorhanden.

Nun geht es allerdings um die SLZ des Rotors um die Auslegung des Generators abschließen zu können.
Die Piggot Rotoren haben ja laut User Che alle SLZ 7. User Che hat mich ja reichlich mit Informationen versorgt

Ich denke wegen dem Anlaufmoment muss man ja nicht eine niedrigere SLZ wählen oder liege ich hier falsch ?
Das Anlaufmoment beim Scheibengenerator ist ja relativ gering.
Wenn ein bisschen Lärm entsteht ist das auch nicht soo schlimm.
Wenn SLZ 6,5- 7mit einem Piggot Rotor funktioniert, würde ich das gerne so machen damit mein Geni relativ klein und günstig bleibt.
Ich habe da noch nicht so viel Informationen dazu wie die Rotoren von Piggot ausgelegt sind.



Grüße
Luki

Sie laufen aber nicht mit 7. geh mal von guten 5 aus.

bg

Wenn du im Tool slz 5 und Ladebeginn 3 - 3,5 m/s ingibtst kommt das gut hin. Den Rest holt dsr Wechselrichter mit gescheitet Kurve raus. Bis der Rotor belastet wird läuft er ja im Leerlauf. Die SLZ ist dann deutlich höher, so um die 7-8. im Leerlauf!!! Bei durch ddn Wechselrichter nur kleiner Belastung im Bereich der kleinen Windgeschwindigkeiten lässt man ihn etwas unterfordert laufen. Es verschiebt sich dadurch die Lastkurve nach unten so dass Real ab knapp unter 3 m/s geladen / eingespeist wird.
Ab ca. 4 ms läuft er dann mit Auslegungsschnelllaufzahl unter Last.

Eine vernünftige Kennlinie zu erstellen ist eine Wissenschaft für sich, helfe ich aber gerne bei. Wenn du auf Nummer sicher gehen willst dann nimm 3 m/s Und SlZ 5. Dann hast du Reserven.

Bei einfacher Batt.-Ladung kann das schon sein. Bei Einspeisung bei optimaler TSR auch? Dann wäre das einiger der wenigen Kritiken zu Piggott seinen Veröffentlichungen.

Dann noch einmal: Wieso sprecht Ihr nach wie vor von ner Üb-Kurve, wenn doch in meiner Euch übersandten Unterlage eindeutig von MPPT zu lesen ist?

Links zu Unterlagen zu Piggott seinen Anlagen:
https://www.scoraigwind.com/pi…202003.pdf (2003)
http://scoraigwind.co.uk/a-wind-turbine-recipe-book/ (2011)
https://www.green-step.org/ (deutsch!)
https://www.researchgate.net/p…d_turbines

Grüße, Che

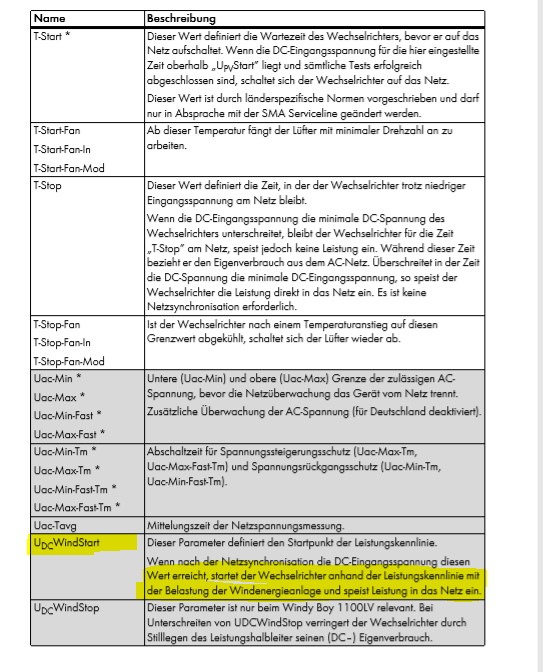

Hab nochmals genauer geschaut.
Siehe Anhang.
Aber das ist ja jetzt mal egal. Mir geht's jetzt mal eher um die SLZ des Rotors um die Generatorauslegung zu beenden. (Draht + Magnete)


Also Che und Max was konnen wir aus den TSR 7 Angaben schließen ?
Oder was soll ich jetzt daraus machen ?
Scheibengenerator auslegen mit TSR 5,5, 6 , 7 ?
Dazu habe ich leider zu wenig Erfahrung.


Grüße
Luki

Andererseits in einem anderen Prospekt: "Die programmierbare Polynomkennlinie der Windy Boy-Wechselrichter 1200". Dann auch bei Betriebsart "Turbine" und nicht MPPT.
Es scheint historisch mehrere Ausführungen zu gegen. Da Du ne original verpackte bekommen hast, möglicherweise eine der letzten, mit MPPT. Es wird Dir gelingen, das heraus zu finden.

Mit Multi -Power - Point , also MPP meinen die das es mehrere Stützpunkte gibt die entweder progrsmmiert werden oder vom Hersteller bereits fest versnkert sind. Windyboys mit mpp im eigentlichen Sinne sind mir nicht bekannt!

zur SLZ:
mit 5,5 und 3,5 m/s bist du auf der sicheren Seite. In Spanien wurden mehrere Versuche im Windkanal gemacht Das Optimum cp lag da zwischen 5 und 6,5. Es ist Handarbeit und Piggott ist kein Profilprofi sondern vor allem Handwerker. Er selbst hats mal grob gerechnet vor vielen Jahren...daher "Auslegungs" Slz...

der Leistungsabfall nach unten zu kleineren Slz hin ist gering.

Letztlich kannste mit der von mir virgeschlagenen Vsriante nicht viel falsch machen. Gehst du con 5,5 aus und letztlich sinds soch 6,5 dann kann der Ladebeginn etwas nach unten,verschoben werden. Andersrum hingegen ist Mist, dann kommst du zu spät auf Spannung.

Das ganze Feinjustieren machste eh am Wechselrichter.Da hat der Windyboy auch nur wenige Wertepaare zur Verfügung. Das ist alles keine Raketentechnik, verzettel dich da jetzt nich bei so Friggelkram, auf in die Praxis.

Mach mal ne Finale Rexhnung jetzt und lade das Excel hoch. Ich habe derzeit keinen Pc, daher alles nur,vom Handy mit vielen Tippfehlern - sorry dafür.
Die finale Rechnung sehe ich mir dann mal Nachbarn an und korrigieren ggf. wenn mir was auffällt.
Ist das fertig dann machst du eine Probespule und siehst dann welchen Durchmesser du erhälst und kannst die anderen Komponenten auslegen.

Kann ich dir so genau nicht nehr sagen, die Gespräche sind Jahre her.
Es deckt sichaber mit meinen eigenen Erfahrungen. Wer lieber mit sieben rechnen und seine eigenen Erfahrungen sammeln möchte der daef das ja gerne tun

Danke!

Bin gerade wieder etwas am hadern mit den Spulenlöchern.

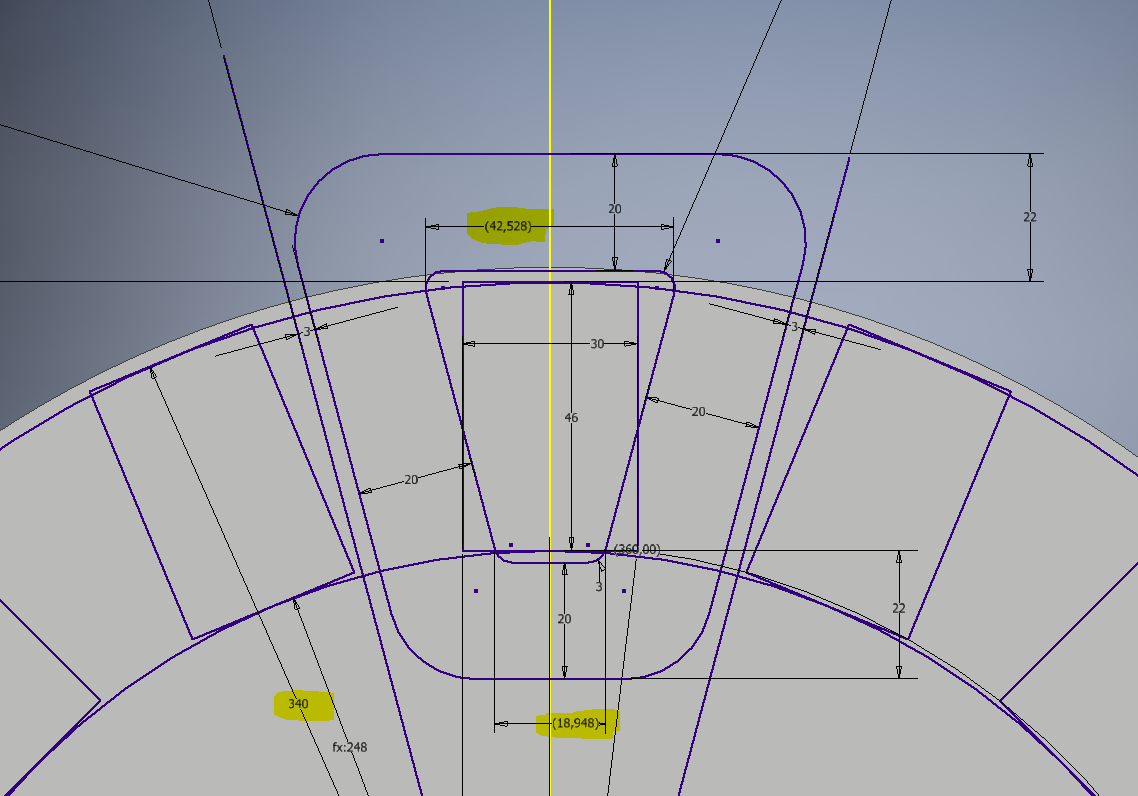

Ich komme mit 340mm Magnetscheibendurchmesser nicht auf deine 10mm Spulenlochbreite innen.
Siehe wieder Zeichnung im Anhang.

Wie bist du auf die 10mm gekommen ? Die Magnete sollen ja die Spulenschenkel möglichst parallel(oder wie man da sagt ?) überqueren oder ?
Ich weiß wieder eine Kleinigkeit. Aber ich wills halt wissen warum sich das so ist.
Hab mir auch das Rechentool schon genauer angesehen und mir die Durchmesserberechnungen angesehen.


Ich bin schon auf die Aussage von Max gespannt


Grüße
Luki

Ich hab immer außen spulenlichbreite gleuch Magnetbreite angesetzt und Innen etwa 2/3 davon. Musste mal gucken mit,der Probespule. Die Dinger wenden ja auch etwas rundlich je breiter die Schenkel,werden. Hier beIm wuickeln ruhig mal zwischendurch mit Hammer und einem Stück Weuchholz wieder in Form Kloppen damit der Effekt nicht zu extrem wird. Nach der Probespule kannste das dann alles abschätzen. CAD braucht man eigentlich erst danach. Ich messe morgen mal,den Lagerstunnel aus, dann, dann weißt du was du für einen Lochdurchmesser im Keks brauchst.

vg
