Scheibengenerator; Anordnung Magnete

Hallo an alle,

das Berechnungstool ist echt klasse.
Da versteht man fast die komplette Funktion.

Habe ein paar Fragen bezüglich der Magnete.
An den Fragen sieht man schon, dass mir etwas Grundwissen fehlt.
Ich habe 9 Wicklungen und schalte immer 3 zusammen.


1. Werden die Magnete abwechselnd Süd und dann Nordrichtung eingebaut? Oder mit gleicher Ausrichtung?
2. Wenn abwechselnd, dann brauche ich eine gerade Anzahl Magnete z.B.10. Aber das passt das dann ja, da ich ja 9 Spulen habe? Eigentlich nicht, da ja dann die zusammengeschalteten Wicklungen nicht gleich erregt werden.
Dann müsste ist es richtig sein, das ich idealer Weise 9 Magnete habe? Also dann in Folge alle mit gleicher Ausrichtung.
3. Oder ich liege total falsch?

Wie ihr merkt, fehlt mir bisserl Grundwissen....

Ich würde mich sehr auf eine Antwort freuen, da ich mein erstes Windrad bauen möchte.

Viele Grüße an alle

Dankeschön für die gute Erklärung.

Schönen Abend noch.

Viele Grüße

Das ist richtig. Nur musst Du dann das Tool dazu legen, was Du mir mal verlinkt hast.
Ich bitte, den Anfänger nicht mit Varianten zu verwirren, die hier nicht notwendig sind!

Beim verhältnis 3S 2P werden die Magneten doppelt so breit, was nachteilig bezüglich magn. Rückverbindung ist. Die muss dann nämlich auch dicker werden. Überschlägig doppelt so dick.

Du meintest bei Dir ging es...
Ich aber sage, dass man sehr wohl verschiedene Varianten bewerten muss, nach Vorzügen oder auch Nachteilen.

Was ist eigentlich mit Durchmesser gemeint? Durchmesser eines Horizontalrotors oder Durchmesser Generator? Wie ist es mit einem Vertikalrotor? Da kann der Scheibengenerator die Größe des Rotors haben.
Wenn ich versuche Werte für einen 50cm großen Generator zu berechnen bekomme ich ständig Minuswerte. Die Größe des Generators kann man auch nicht ändern.

Hmm, die Generatordurchmesser werden aber weiter unten Rechts mit anderen Maßen angegeben.

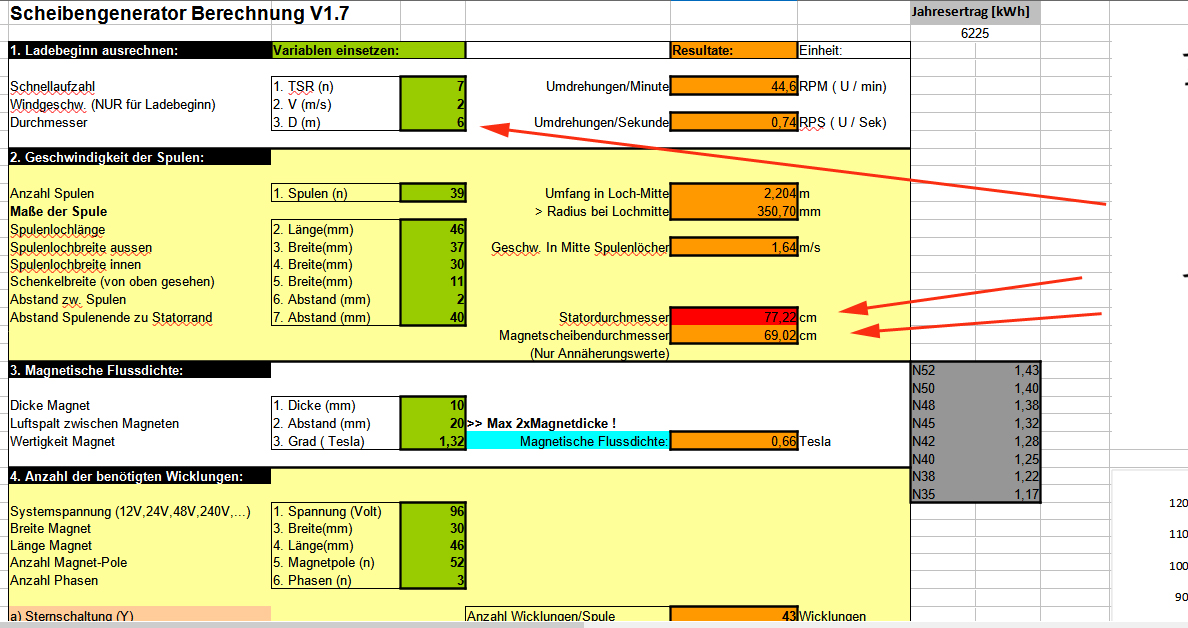

Siehe Pfeile. Oben steht 6m und bei Magnetscheibendurchmesser 69cm

Hi, ich hätte eine Frage zum Vergrössern eines Scheibengenerators. Wenn ich die Grösse verdoppel, müssen dann die Spulen doppelt so dick werden und die Magneten dann auch dicker?

Liebe Grüsse,

Benjamin

YES. In Näherung auch doppelt so dick.
Sonst fällt die Flussdichte ( [Tesla]) im "Luftspalt" wesentlich unter 0,7T.

Es muss weiterhin die Bedingung in Zeile 24 gelten! (Excel)

Aus meiner Sicht ist mit 20 mm Staordicke (Spulenscheibe) aber eine Grenze des Sinnvollen erreicht, aus thermischen Gründen.
Denn in doppeltem Volumen wird auch doppelte Verlustleistung erzeugt. Die kühlende Oberfläche hat sich aber nur unwesentlich erhöht.

Bei doppelter Magnetdicke bei gleicher Breite kann es zu vermehrtem magnetischem Nebenschluss kommen, mit blauen Pfeilen im folgenden Bild gekennzeichnet.


Hier wenig Nebenschluss. "Luftspalt" passt zur Magnetbreite. Seitlicher Abstand zwischen Magneten recht groß, ansich zu groß.

* Wenn hier aber die Magneten doppelt so dick werden, damit man den "Luftspalt" verdoppeln kann,
dann ist der Weg zum gegenüber liegenden Magneten wesentlich größer als seitlich zum Nachbarmagneten.
Dann gehen vermehrt Feldlinien verloren, die nicht zur Induktion im "Luftspalt" beitragen können.

Hier vielleicht noch nicht so ausgeprägt, da die seitlichen Abstände zwischen den Magneten recht groß sind.
Das aber ist ansich auch nicht so prickelnd (hier schon etwas viel), da dadurch die wirksame Magnetmasse gemindert wird.

Abhilfe:
Man verwendet breitere Magneten.
Das aber hat zur Folge, dass die magnetische Rückverbindung dicker ausfallen muss, denn da müssen alle Feldlinien durch.
Hat FamZim auch was dazu geschrieben.

Alles sehr komplex, aber einfach ist bei der Windkraft nichts!

Bevor man wickelt und baut, ist es sinnvoll, solche Bilder mit FEMM zu erzeugen und aus zu werten. Software ist kostenlos, hat aber wohl auch Fehler. So zeigt sie dort, wo im Luftspalt 0,7 T herrschen nur ca. 0,5 T an. Aber man kann sich an die positiven Seiten halten.

Kann man die Magnetdicke verdoppeln, indem man einfach einen weiteren Magneten auf den ursprünglichen schon verbauten aufschnappt? Ich meine ja.
Auch wenn ich mich damit im Widerspruch zur Meinung von Menelaos befinde. Der meinte genmessen zu haben, dass dann die Wirksamkeit wesentlich unter den Erwartungen zurück bleibt.
Dazu mein Kommentar:
Es kann am Effekt s. * gelegen haben.

Hallo

Man kann die Magnete "etwas" einlassen aber nur zum zentrieren beim einkleben, sonst baut man die "blauen Linien " wie Che beschreibt fest mit ein.
Che hat auch schon ein zweischeiber gebaut, das geht also.
Die Zwischenscheiben dürfen nicht aus Eisen , da magnetisch, sein, nur Träger der Magnete.

Gruß Aloys.
