5W, 100 U/min - Anhaltspunkte fuer Dimensionierung?

Hallo,
fuer meine Balkon-VAWT (reine Liebhaberei) bin ich jetzt doch an einem Scheibengenerator interessiert.

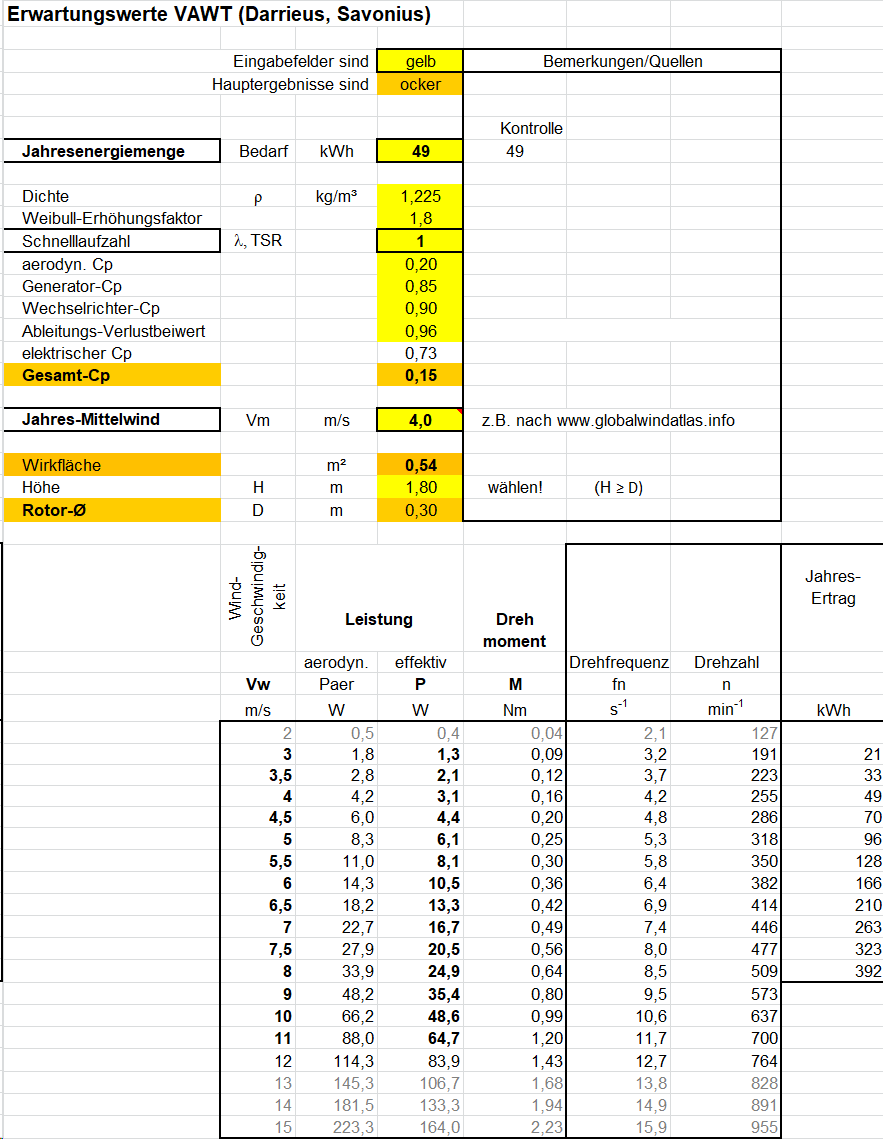

Windrad 0.5m^2, typische Leerlaufdrehzahl bei 3-4m/s 100U/min; damit erwarte ich 3W typische Ausbeute
Forum/cf3/topic.php?t=6861

Wie bisher schon die formgebenden Teile des Rotors werde ich die mechanischen Teile des Generators 3D-drucken soweit sinnvoll.
Hintenraus will ich einige LED-Streifen befeuern, deshalb Gleichstrom 5V, 24V oder bevorzugt 12V.


Am einfachsten in den bestehenden Aufbau (30cm Durchmesser vom Rotor) passen wuerde ein Generator mit drehenden Magnete-Scheiben oben und unten plus dazwischen eine stehende Scheibe mit den Spulen. Gibt es Anhaltspunkte/Erfahrungswerte fuer eine sinnvolle Dimensionierung des Scheibengenerators, damit ich in die Berechnung starten kann ?
Zu entscheiden waeren
- ungefaehrer Durchmesser und Masse,
- Zielspannung 12V ok oder andere deutlich besser,
- eine Phase, weil minimaler Teileaufwand zur Gleichrichtung, oder mehr Phasen wg. moeglichem Effizienzvorteil

Bin erstmal offen fuer alle Hinweise

Salut Max,
ausser ein paar frei zugaenglichen Fotos ist alles Weitere hinter der Paywall - da ich das meiste nicht werde gebrauchen koennen, leider ungeeignet.

Den Thread im Forum zu dem 130mm Scheibengenerator habe ich natuerlich gelesen. trotzdem fehlen mir noch Anhaltspunkte zur Dimensionierung fuer mein Szenario

Nachtrag:
Habe gerade mal gesehen, ob es diese Magneten überhaupt gibt.
Bin fündig geworden, sogar in Qualität N52. https://www.magnethandel.de/neodym-magnete-30-20-5-mm-n52
Für 25 Stück 36,90 EUR.

Gibts auch in N 40 für 27,90 EUR. https://www.magnethandel.de/neodym-magnete-30-20-5-mm-n40
Dann müsste das im Generator-Tool eingearbeitet werden, denn die sind bezüglich Remanenz die Schwächsten.

Was den Preis betrifft, das stimmt. Einsatztemperatur vermutlich nicht. Wenn man runter scrollt steht da 80°C.
Unter dem sind mir keine Nd-Magnete bekannt.

Dann sollte man bei den N 40 bleiben, mit 69,50. Oder es wird auf Ferritmagneten umgeschwenkt, was zum Betrieb
"von ein paar Leuchtdioden" ausreichen würde.

Max hat recht, andererseits erschließt sich mir nicht warum bei 1 m Rotorhöhe und 0,5 m Durchmesser ein einfacher Nabendynamo nicht reichen sollte - es sei denn die mittlere Windgeschwindigkeit von 3,5 - 4 m/sec ist am Standort nicht gegeben.

Es ist nicht alleine das Rastmoment des Nabendynamos der noch früheren Anlauf begrenzen kann - je nach Rotordimension - sondern auch - wenn ein eisenloser "Scheibi" dranhängt - die Last in Form eines Akkuspeichers, Einspeisung oder sonstein Verbraucher - weil das dann ebenso abbremsen kann wie das Rastmoment des "Nabi".

Zudem:

In der Regel reichen 50 cm Rotordurchmesser bei 1 m Rotorhöhe für einen ganz gewöhnlichen SaVONIUS voll und genug aus um schon bei 3 m/sec Windgeschwindigkeit mit einem guten Nabendynamo an der 12 V Marke zu kratzen während man mit einem eisenlosen Scheibi weit mehr als 100 RPM (etwa 250 RPM) dafür braucht oder eben eine Generatorbaugröße mit einem Umfang der in keinen Hobby 3 D Drucker passt.

Ich würde es mit dem ganz gewöhnlichen Savonius machen der sich besser für Turbulenzen an schlechten Standorten eignet als alle anderen hochgezüchteten Sondereditionen wie auch Ugrinski & CO. und den ganzen anderen Schnickschnack für ein anderes Experiment aufheben damit wenigstens beim jetzigen ein durchschlagendes Erfolgserlebnis zu verzeichnen sein wird.

Ja dann - warum wegen der Geräuschentwicklung nicht mit Gummi entkoppeln?
