ISTA i-2000 48V

Ja 5 Blätter

Bleib mal bei max. 1200W. Das max. Mögliche, was darüber hinaus geht, ist eher beim in der Spannung reduzierten -2000 vertretbar.

Unbedingt mit DumpLoad! Der wirkt nämlich auch, wenn der WR vom Netz getrennt ist.
Überprüf mal, ob der DumpLoad-Widerstand um 3 Ohm beträgt. Wenn 10 Ohm dann
besteht Handlungsbedarf!

Shortcut nicht! Auch keine Limiter-Funktion!

Unbedingt auch einen Kurzschlussschalter vor sehen! In dieser Beschaltung:



Kann so ein Paketschalter sein, 40A, Funktion: 3 Pole Hauptschalter.

---

Wenn Windrad noch nicht aufgebaut, ergibt sich bei den Blättern so ein Bild? Forum/cf3/topic.php?p=76940#real76940 Oder noch nach alter Art?

3 Blätter oder 5?

Auch bei Karbon kann es noch Abverkauf von früheren Restblättern sein. Aber probier mal aus und berichte!

DumpLoad am Besten quer über dem WR montieren. So bekommt sie den Kühlluftstrom von den Gebläsen ab.
So wie bei Dir im Bild montiert ist eher ungünstig, falls es mal wirklich starken Wind gibt.

Darüber sollte nicht unmittelbar ein Schrank etc. sein, denn das Teil wird bisweilen sehr heiß.

---

Nach Verbinden mit dem Netz bleibt das Windrad während der Synchronisierung, etwa 1 Minute, ungebremst.
Grund: Dumpload wird abgeschaltet, Einspeisung ins Netz erfolgt aber noch nicht.

Wenn in der Situation starker Wind herrscht, dann vor Netzzuschaltung evtl. Kurzschlussschalter benutzen,
und den erst nach der Synchronisierung lösen.

Wenn einmal synchronisiert, dann Erwachen aus dem StandBy inerhalb weniger Sekunden, wenn Eingangsspannung über ca. 23V ansteigt.

Bei meinem Standort gibt es leider keinen laminaren Wind, sondern einen zumeist recht böigen. Das heißt zwischen 0 - 40 - 250 Watt schwankt die Leistung ziemlich stark. Allerdings bis jetzt (zumindestens solange ich mich im Raum mit dem SUN aufgehalten habe, hat sich das Gebläse kein einziges Mal eingeschalten.
Und oberhalb des WR gibt es zahlreiche Netzwerkkabeln. Wenn ich Zeit habe werde ich die vielleicht in ein Leer-Rohr einbinden und hätte dann oberhalb des WR etwas Platz. Derzeit ist der WR und der DumpLoad eigentlich eine reine Sicherheitsmaßnahme, da die Batterie meiner Anker Solix (ist eben "nur" ein PV-WR plus Batterie an der ich bisher das Windrad betrieben hatte) sehr sauer auf Spannungen über 60V reagiert.
Aber ja, die SUN trägt (zumindestens kurzfristig) zum Minderverbrauch meines Systems (450 - 570 Watt Standby, plus manchmal Poolpumpe 330 Watt, plus manchmal Klimagerät (das Umgekehrte einer Klimaanlage, wenn die Luftfeuchtigkeit meinen Wintergarten/Poolraum zu einer Tropfsteinhöhle verwandeln will) 800 -1000 Watt) wesentlich bei.

Nein der ISTA-2000 ist nur am SUN-WR angeschlossen. Das mit dem Anker Solix war vorher. Da gab es auch bei Sturm (über 13 m/s) das Problem, dass der Solix sich komplett ausschaltete, weil er eine Spannung über 60V detektierte. Da aber der Ausgang Solix als auch Ausgang SUN-WR auf einen Shelly hinmünden, kann ich den gemeinsamen Eingang messen. Leider wird nicht die maximale Wattleistung gemessen, sondern nur die durchschnittlichen Wattstunden Energie.

PS:
Den Dumploader-Widerstand habe ich heute nun entsprechend deines Vorschlages (nach Zusammenlegung meiner Netzwerkkabeln in ein Leerrohr) waagrecht und oberhalb des SUN-WR montiert.

Wenn ein Windrad auf Gesamthöhe 10m an einem Standort mit ca, 3 m/s Jahresmittelwind
nach 1 Jahr buchstäblich gar keinen Ertrag gebracht hat,
aber so ein blauer 1000W Wechselrichter mit Gleichstromeingang dazu gehört,
SUN 1000 WDR nennt der sich, 23 bis 65V,
so kann man den weiterhin nutzen für eine ISTA-Breeze 2000W 48V windsafe.

Es muss nur ein 50A Drehstromgleichrichter ergänzt werden, auf Kühlkörper.

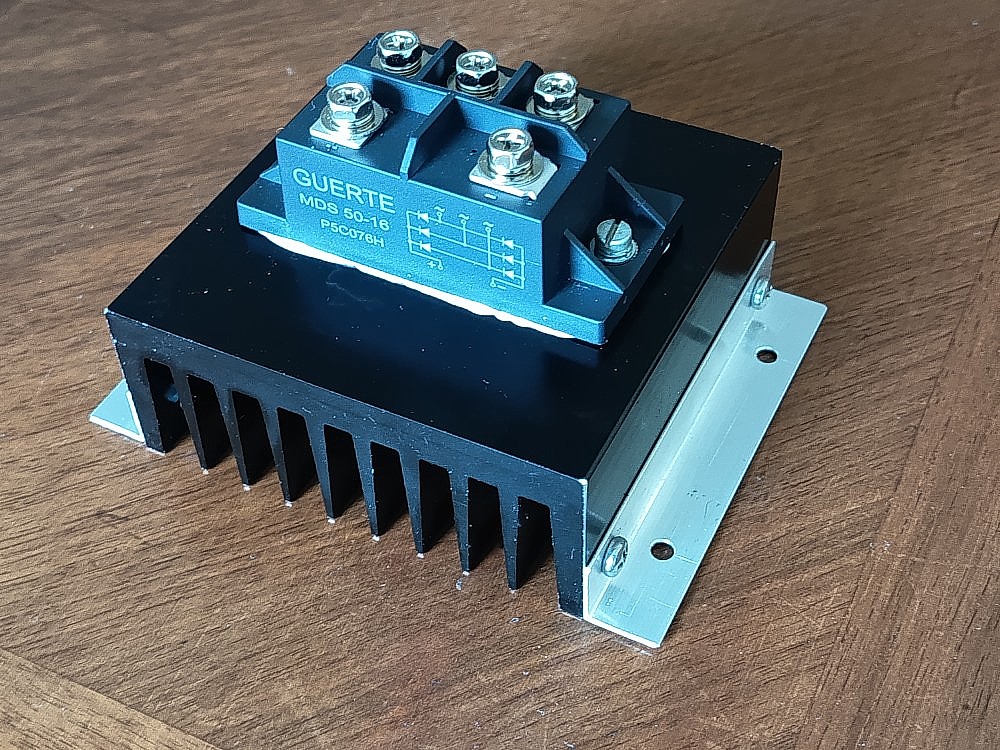

Das sieht vormontiert dann so aus:



Da auch eine Relaisschaltung zur Abschaltung bei zu viel Spannung übrig geblieben ist,
kann man auch die geringfügig modifiziert weiter nutzen. Es muss nur mittels 3-Phasen Schütz der Drehstrom vom Generator kurz geschlossen werden. (Vorher war das ein DC-Kurzschluss)

Gesamtschaltung und neue Einstellungen im Anhang.

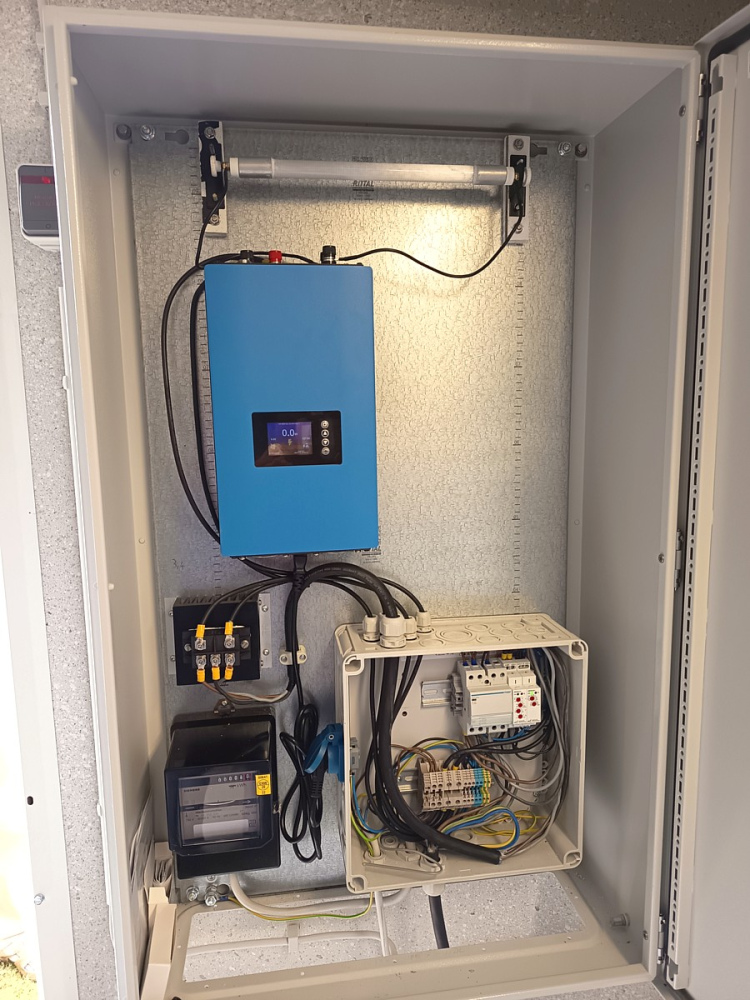

Hier der Aufbau der Elektrik. Der Umbau vom Lehrling einer Elektrofirma etwas grob ausgeführt, aber funktional.



Oben links, außerhalb vom Schaltschrank, sieht man den Hauptschalter .
Gewählt wurde ein Heizungs-Hauptschalter (z.B.). WINDKRAFT kann drauf geschrieben werden.

Unter dem WR die Gleichrichtung, darunter ein Zähler mit Scheibe.
Letzterer ist generell sinnvoll. Er kann so verdrahtet werden, dass die eingespeisten kWh positiv gezählt werden.
Allerdings scheint die Scheibe bei Eigenverbräuchen der E-Technik von ca. 7,5W noch nicht an zu laufen.( Sonst müsste beim Einsatz zuvor der Zählerstand in 1 Jahr um 66 kWh gesunken sein.)

Der Schaltschrank ist lüftungstechnisch unten offen, oben aber nicht. Das kann zu Problemen führen,
werden doch bei Sturm an der Ersatzlast, dem Glühstab oben, bis zu 1000W umgesetzt, zusätzlich zur Verlustleistung von Gleichrichter und WR.
Daher wird die Tür, rechts im Bild angedeutet, vorläufig offen gelassen. Das ist sogar zulässig, da spannungsführende berührbare Teile nicht über Kleinspannungs-Niveau 48V AC bzw. 60V DC hinaus gehen.

Später soll die Tür im oberen Bereich noch einen großzügig bemessenen Ausbruch erhalten, mit Streckmetall verblendet. Dann kann diese geschlossen werden.

Zu bestellen wären:
1 Windrad Ista-Breeze windsafe 2000W 48V ohne WR, ohne Laderegler,
bis etwa 4,5 m/s Jahresmittelwind mit 5 Blättern, darüber mit 3.
Mit 5 Blättern etwa 680 EUR.

1 Universaladapter zur Montage auf Masttop mit Außen-D. Rohr 60mm.
(Nicht verwirren lassen! Die Maßangaben auf der Webseite mit 60mm Außen-D stimmen nicht. Auch die bildliche Zuordnung derzeit nicht. Muss so aussehen wie 1. Bild unter Hinweise!)
Kostet etwa 90 EUR

50A Drehstrom-Gleichrichter

Kühlkörper mit Wärmewiderstand höchstens 1 K/W

230V 40A 3 bis 4 Phasen Kurzschlussschütz, ausgeführt als Öffner (NC) (normal closed)
In Webseite 40A 4xNC richtig auswählen!
Kosten gesamt nur 18,97 EUR. Lieferung dauerte 11 Tage.
Europäische Vergleichs-Produkte sind sicher schneller da, kosten aber um 100 EUR.

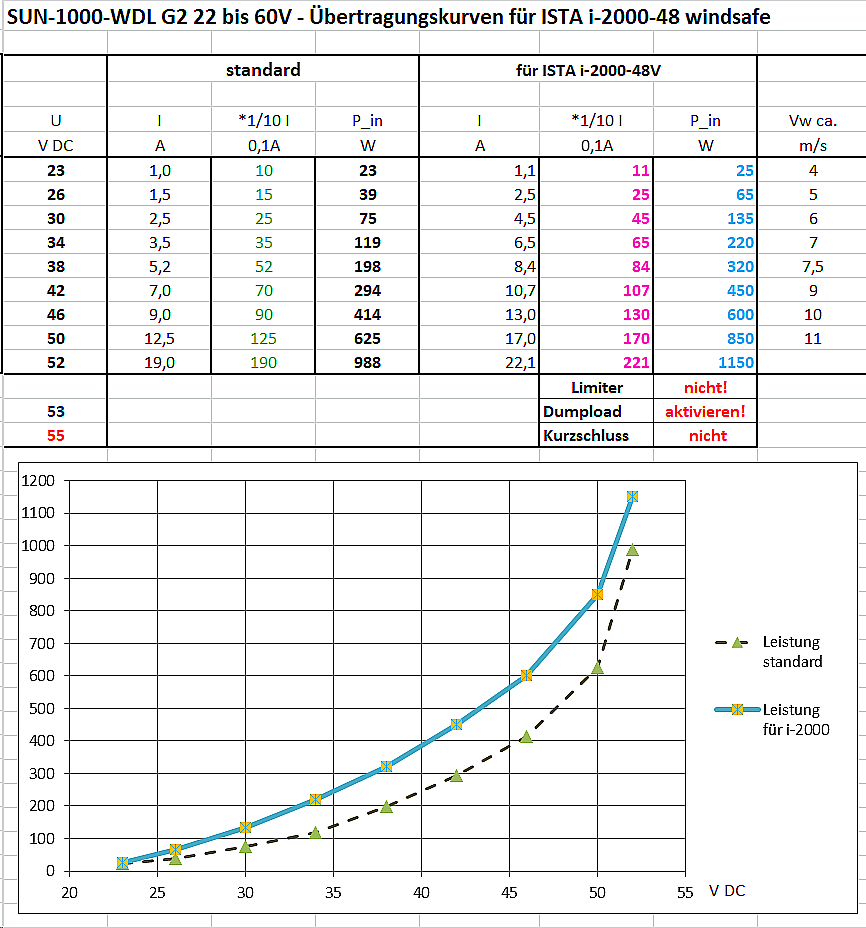

Im Anhang die neue Übertragungskennlinie für den WR.

Hinweise:

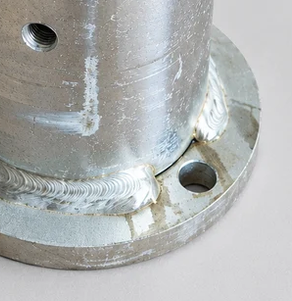

Da beim Universaladapter nicht durchgeschweißt werden konnte verbleiben 3 kleine Spalte.



Diese z.B. mit Loctide füllen. Wenn nicht spaltdichtend, später etwas Fett mit der Fingerkuppe rein streichen.

Fett auch zur Abdichtung zwischen den beiden Flanschen verwenden, dsw. auf dem Nabenkonus vom Generator.

Die Nabenmutter aber mit Loctide sichern!
Hat übrigens SW 26. Wenn man die Blätter auf dem Nabenstern vorher montiert hat, braucht man eine entsprechende Nuss oder einen Rohrsteckschlüssel.

Windradansicht siehe 2. Bild in Forum/cf3/topic.php?p=77545#real77545

Läuft flüsterleise, und gut an, und hat in den ersten 2 Tagen schon 4 kWh gebracht. Zugegeben, es waren recht windige Tage.
